拍立得SQ6 魔改 哈苏后背

TAO
3月 6, 201910DESIGN阅读 8,542

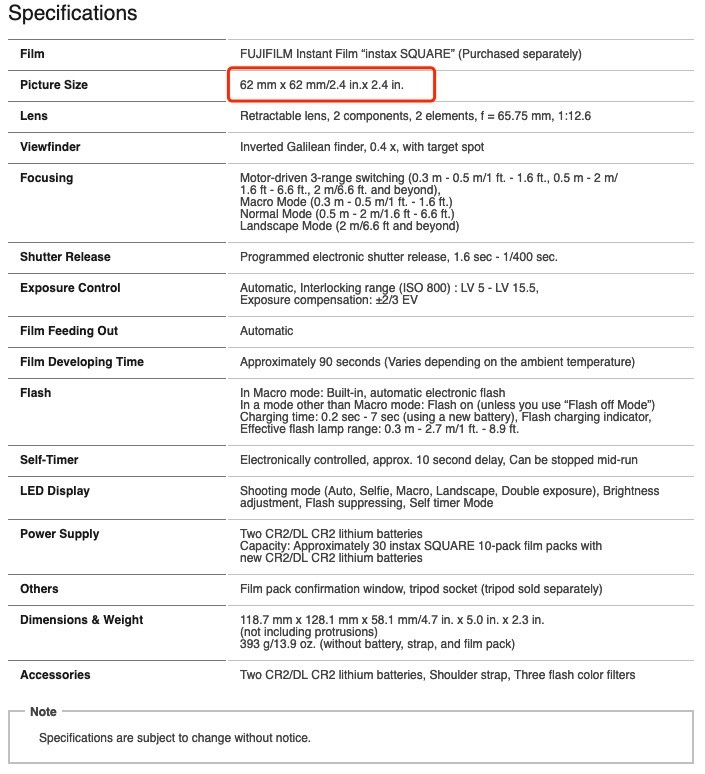

FUJI intax square sq6 资料

拍立得SQ6 魔改 哈苏后背-10ARTCC
1551951365108


查了下sq6的资料,画面大小:62x62
哈苏画幅大小:6x6
实际哈苏后背开口大小:61.2x61.2
四舍五入一估计,改后背有戏。
so。动手吧


目前进度:98% 基本完工

  • 焦平面齐平
  • 哈苏机身不进行改动
  • 后背可单独取下
  • 哈苏原生后背连接方式
  • 带插刀结构
  • 拍立得正向上吐片
  • 对焦正常
  • 快门正常
  • 吐片正常

等完全完善以后再补充细节,先看过程吧。

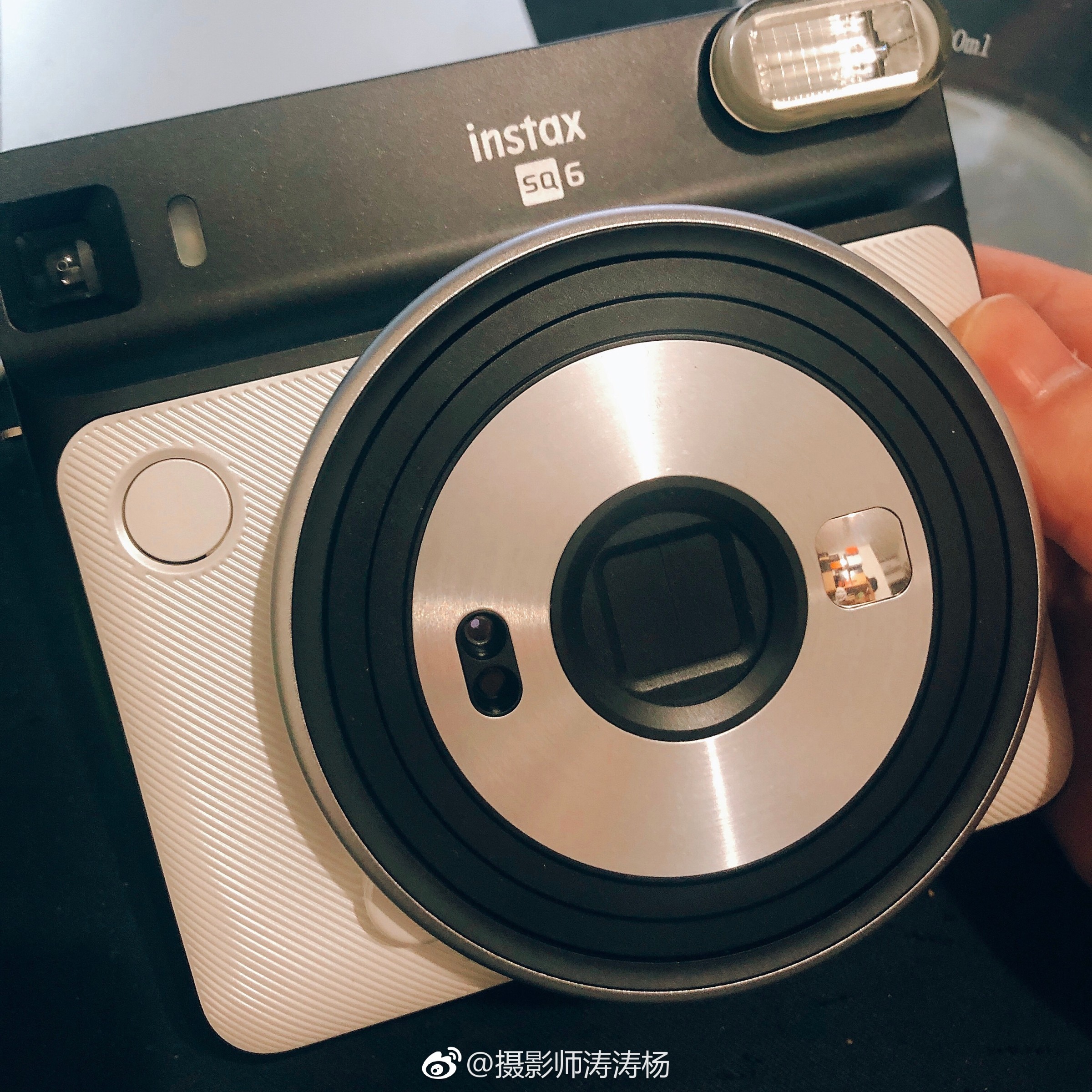

img_3312

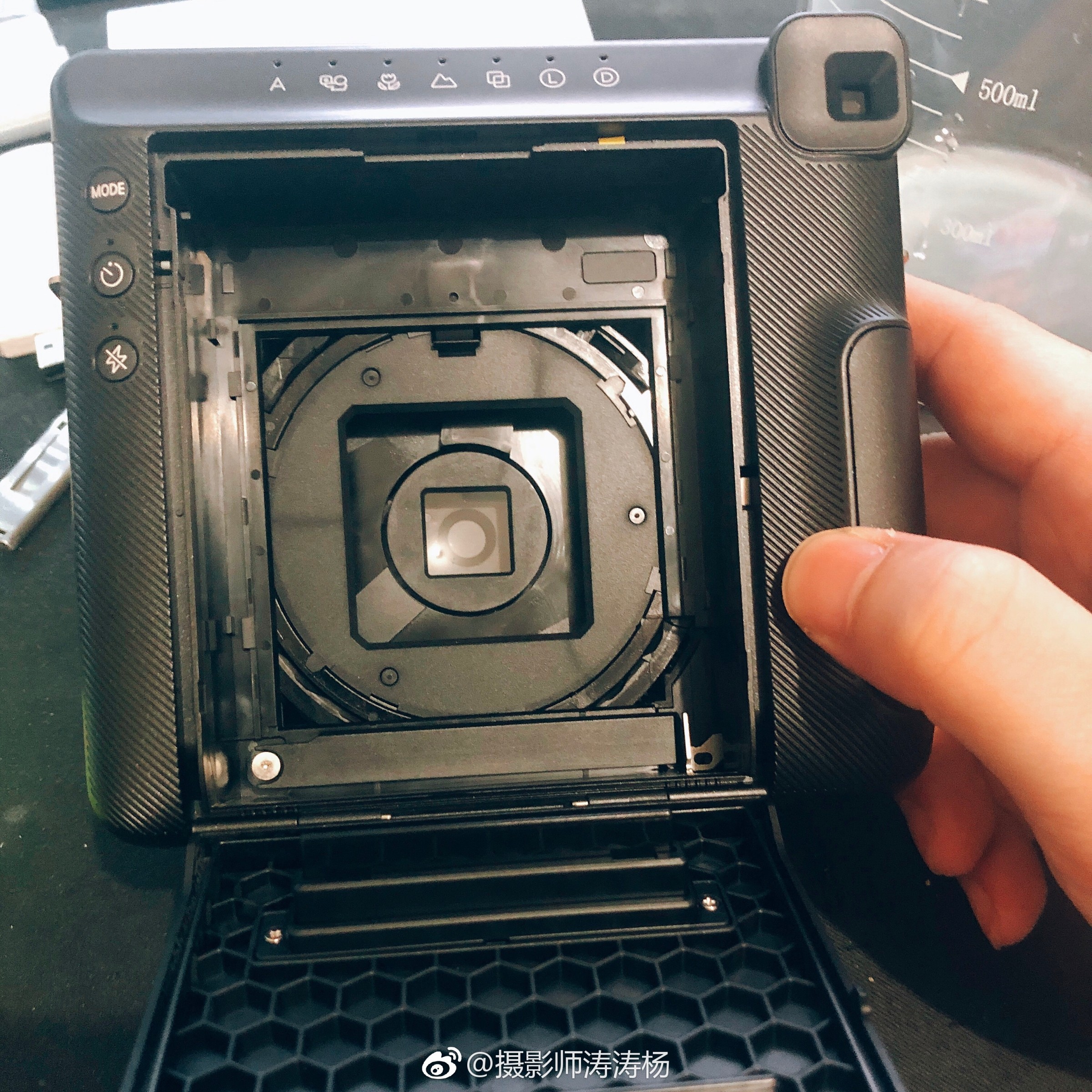

img_3313

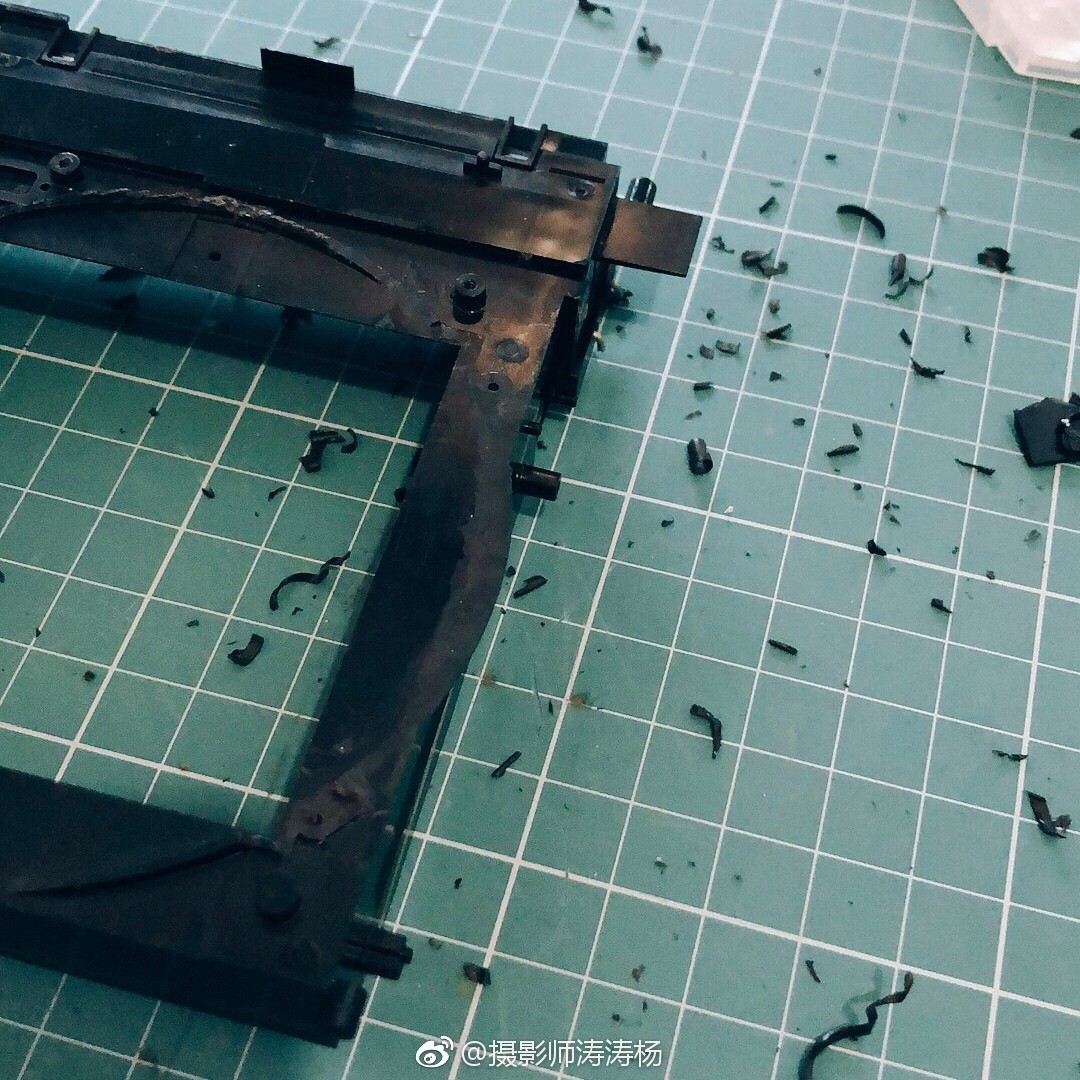

img_3314

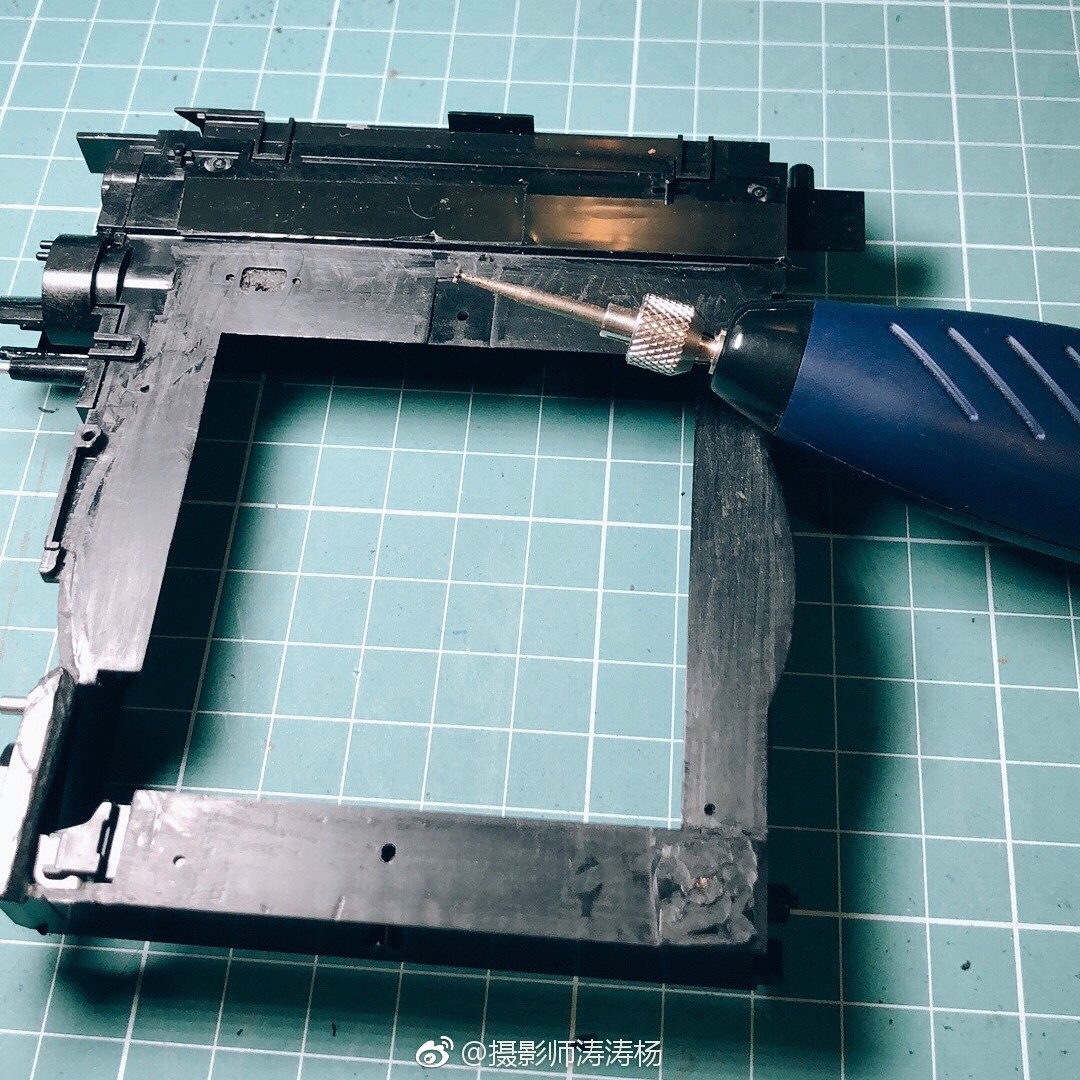

img_3315

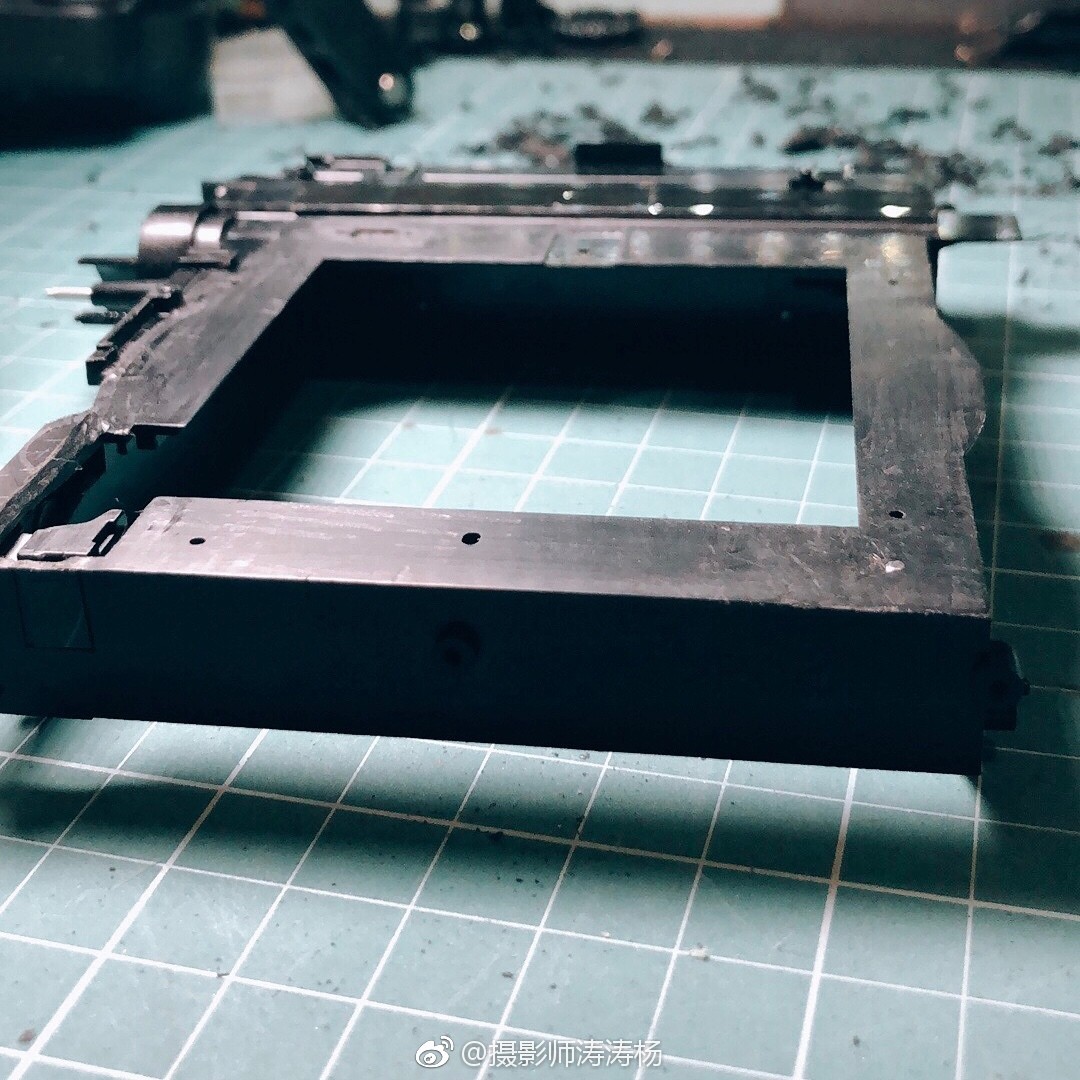

img_3316

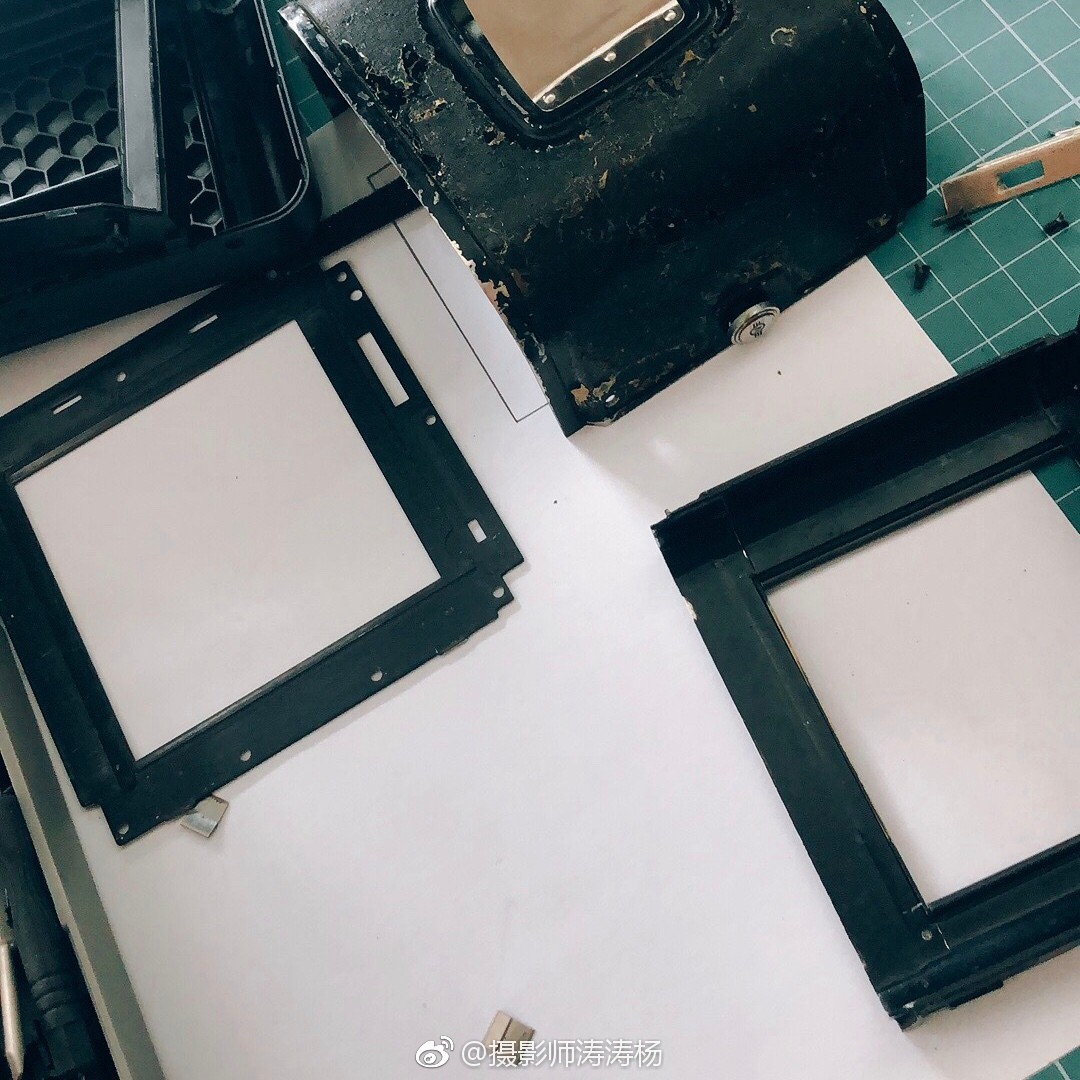

img_3317

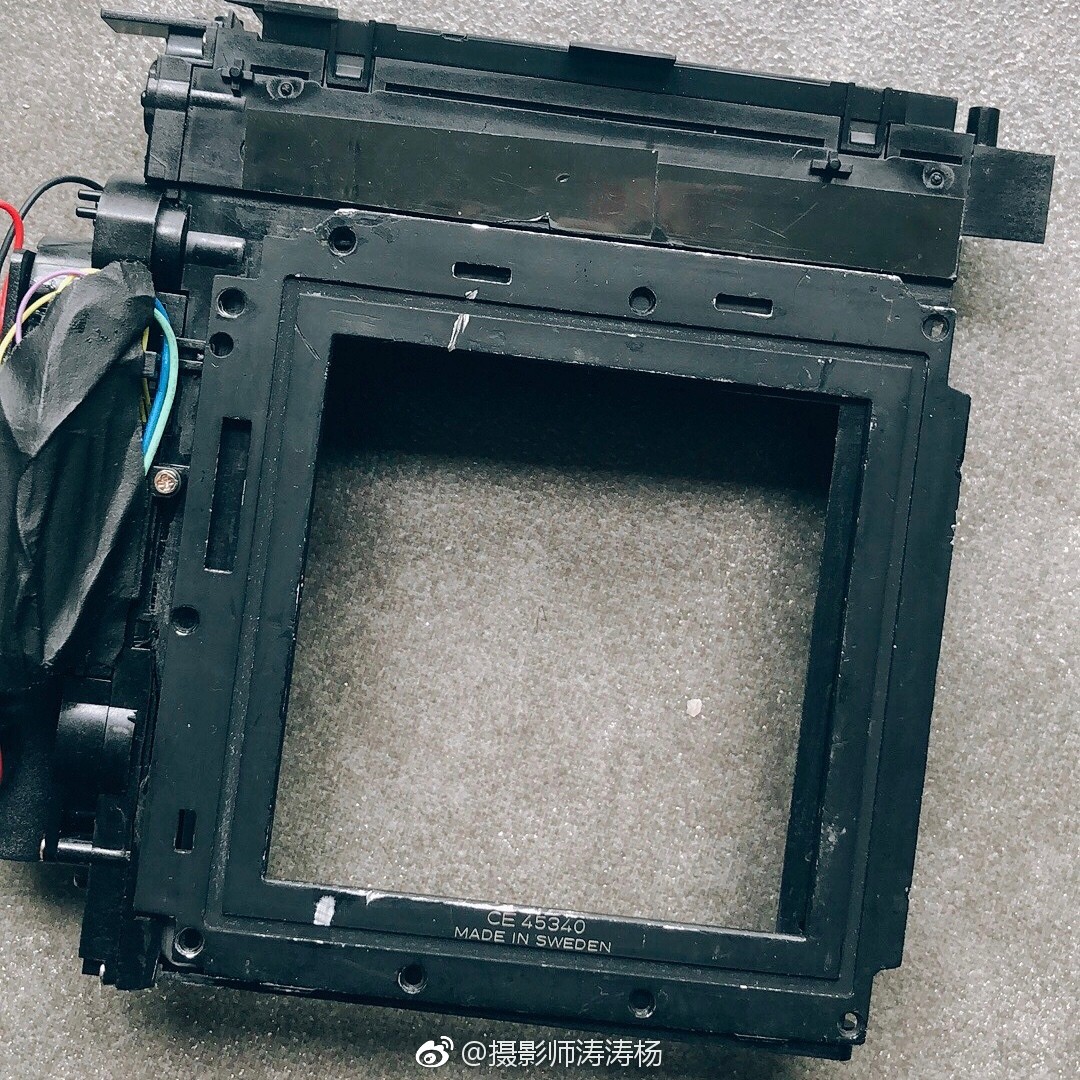

img_3318

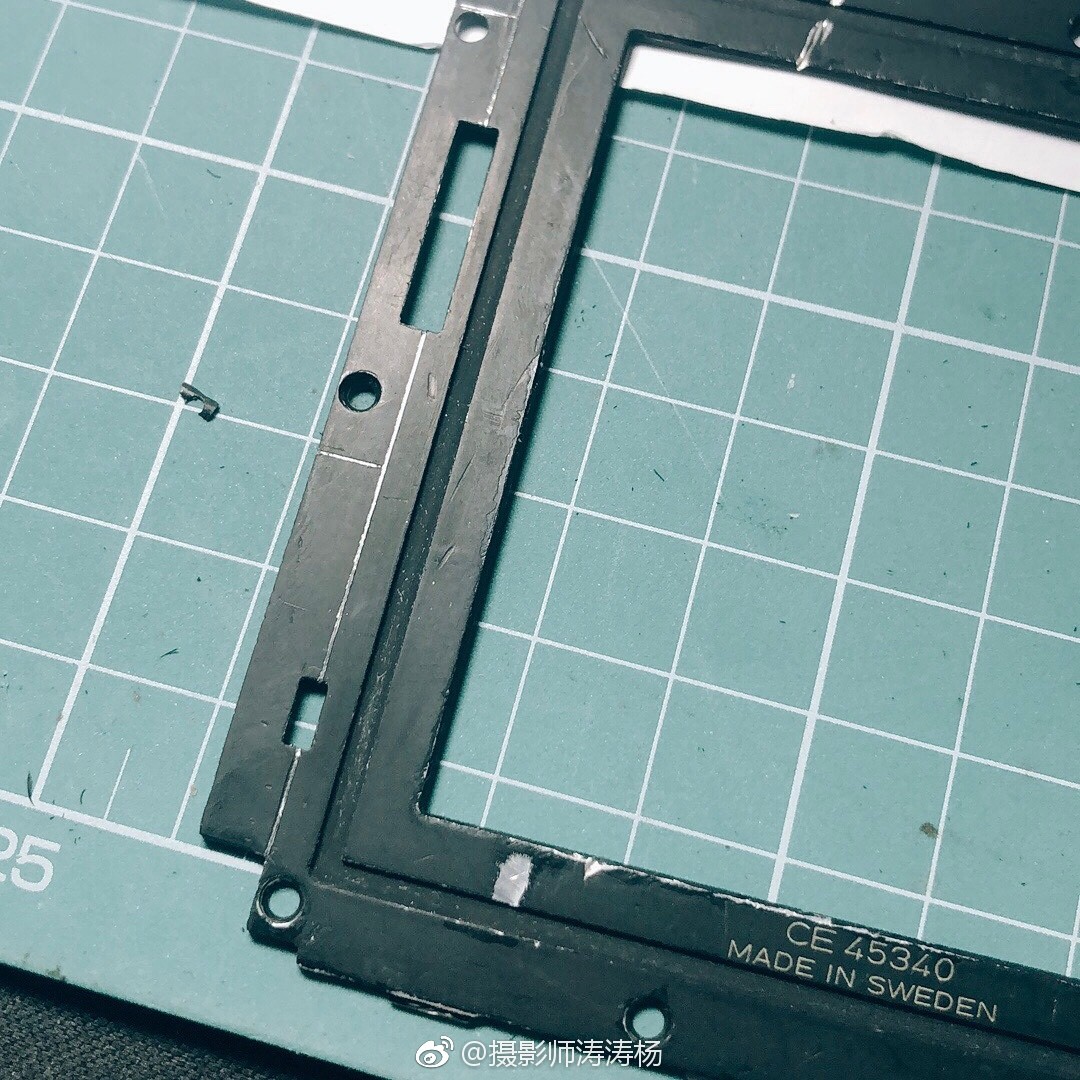

img_3319

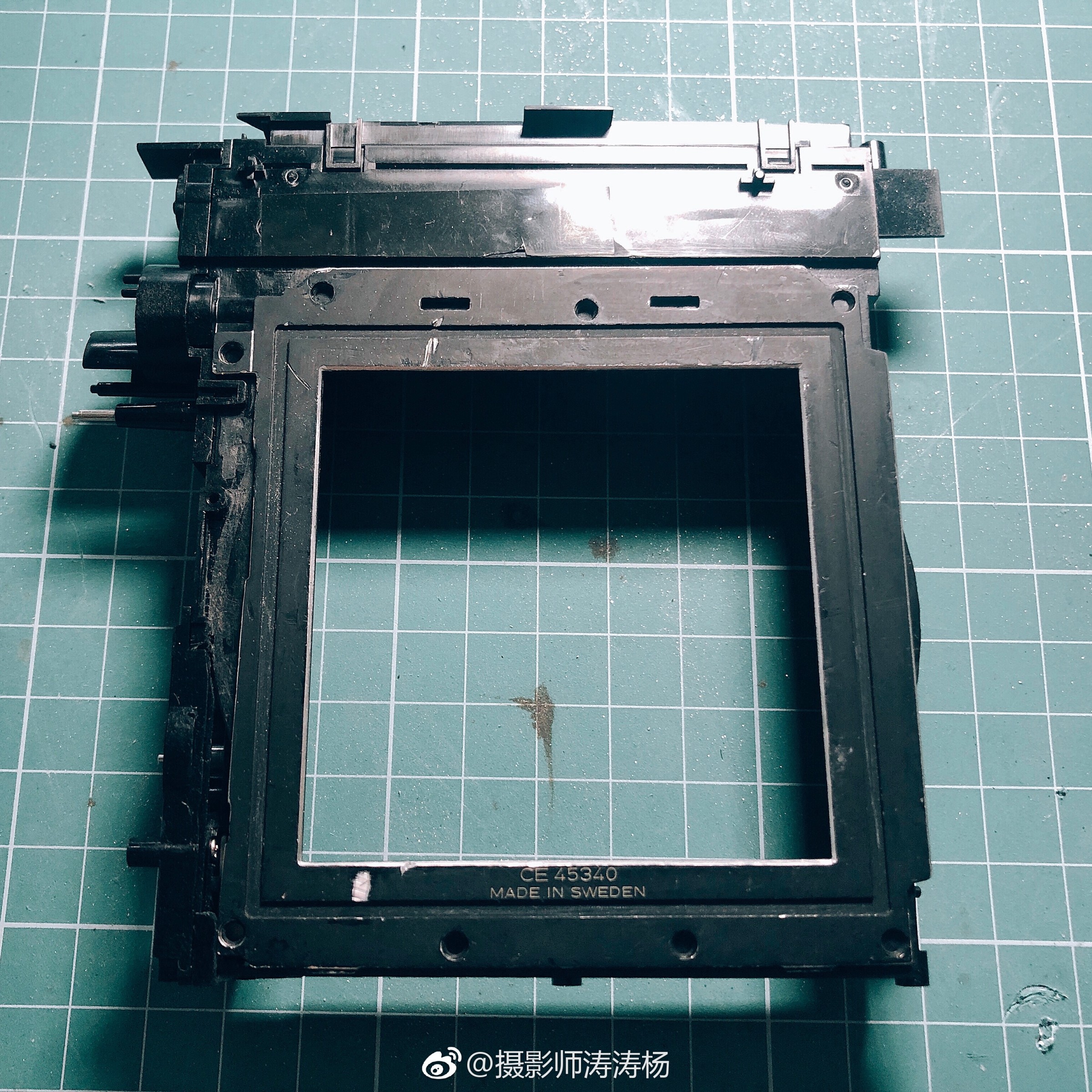

img_3320

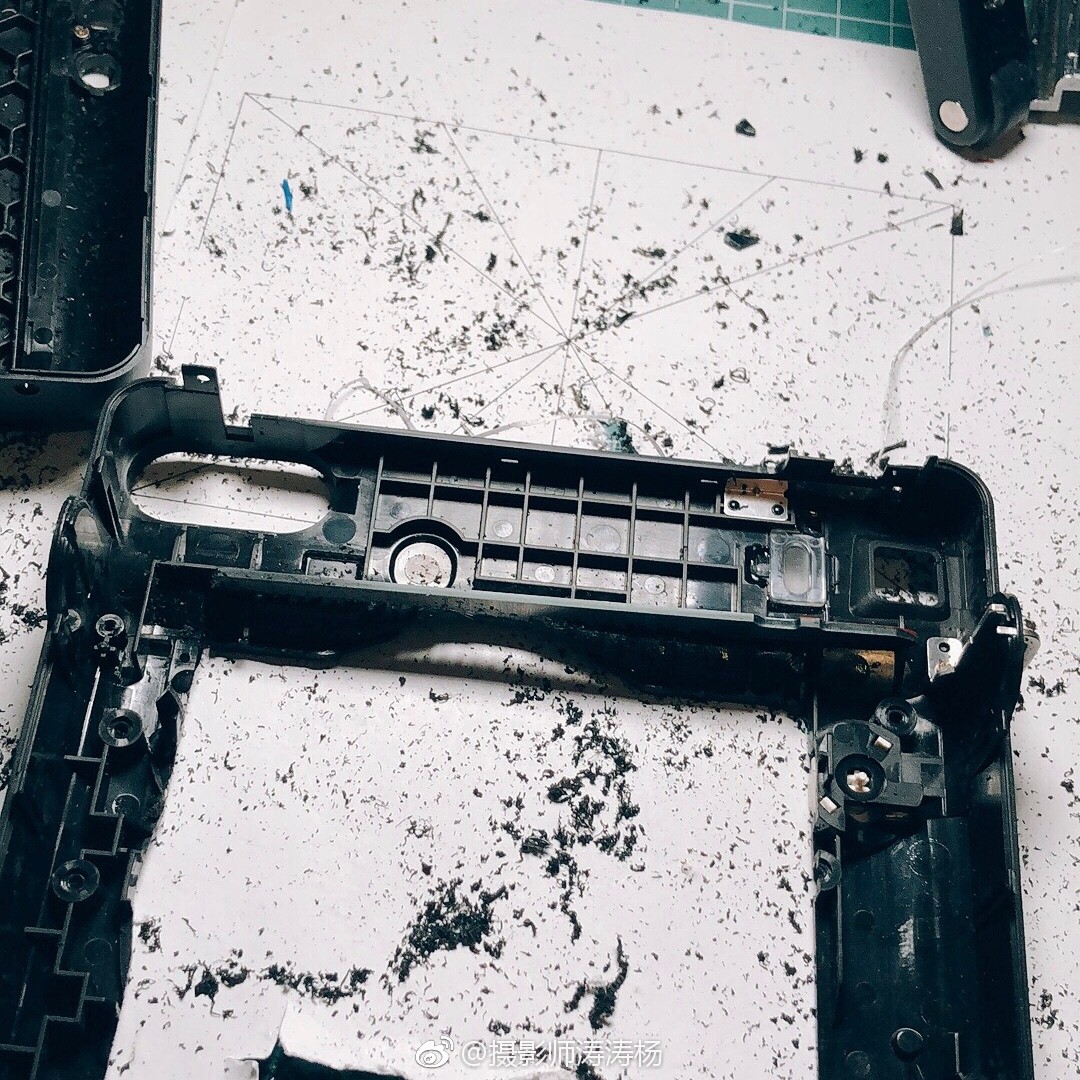

img_3373

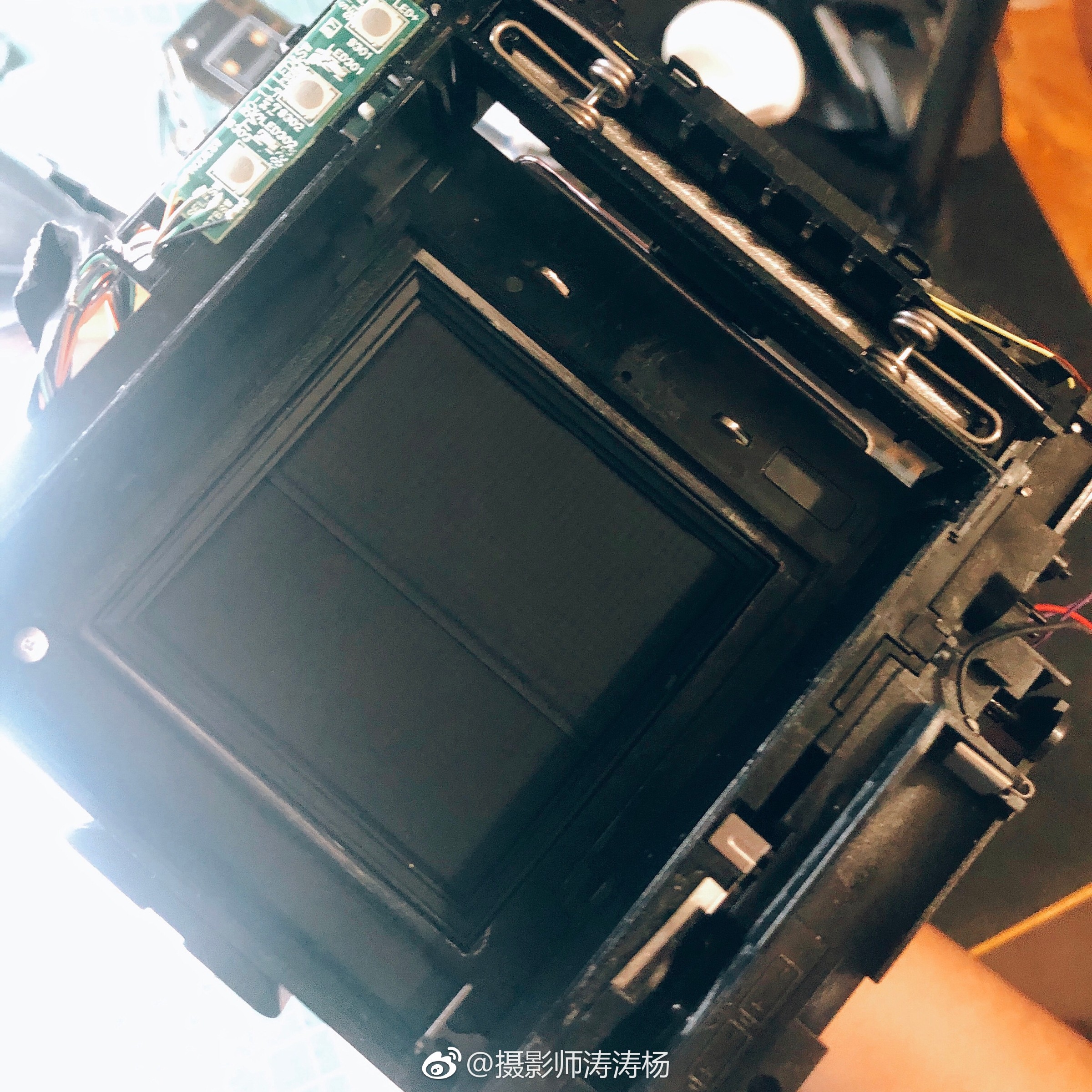

img_3374

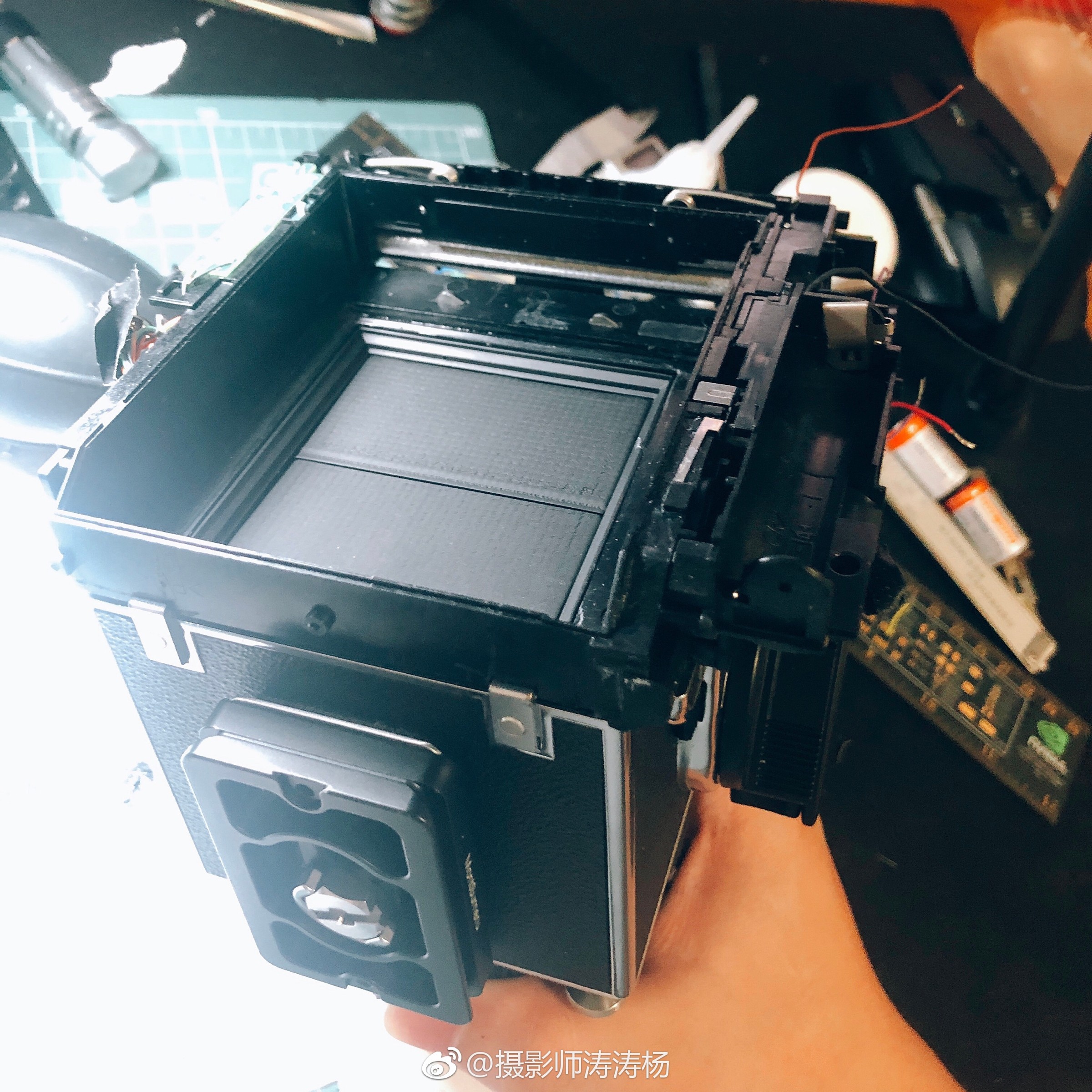

img_3375

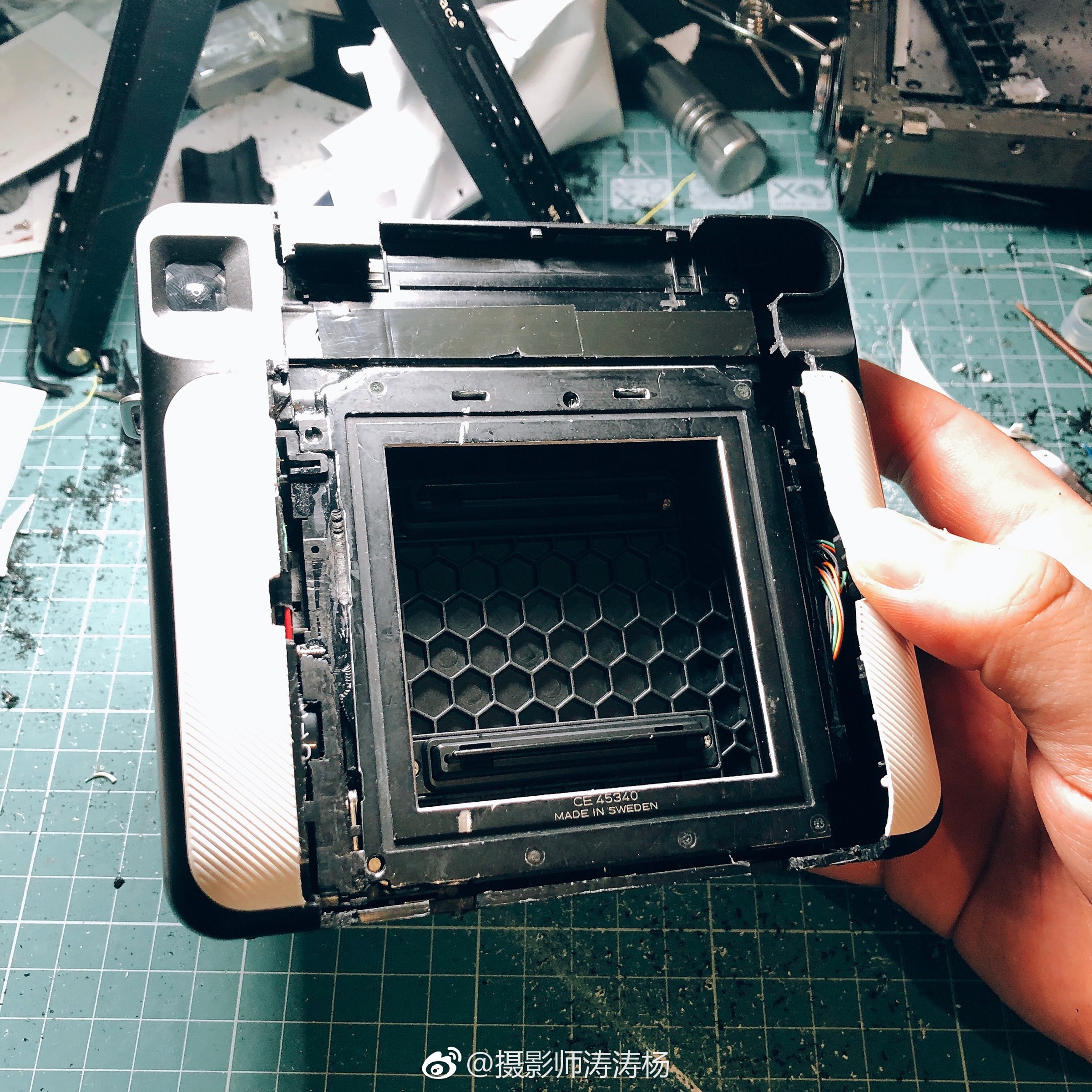

img_3377

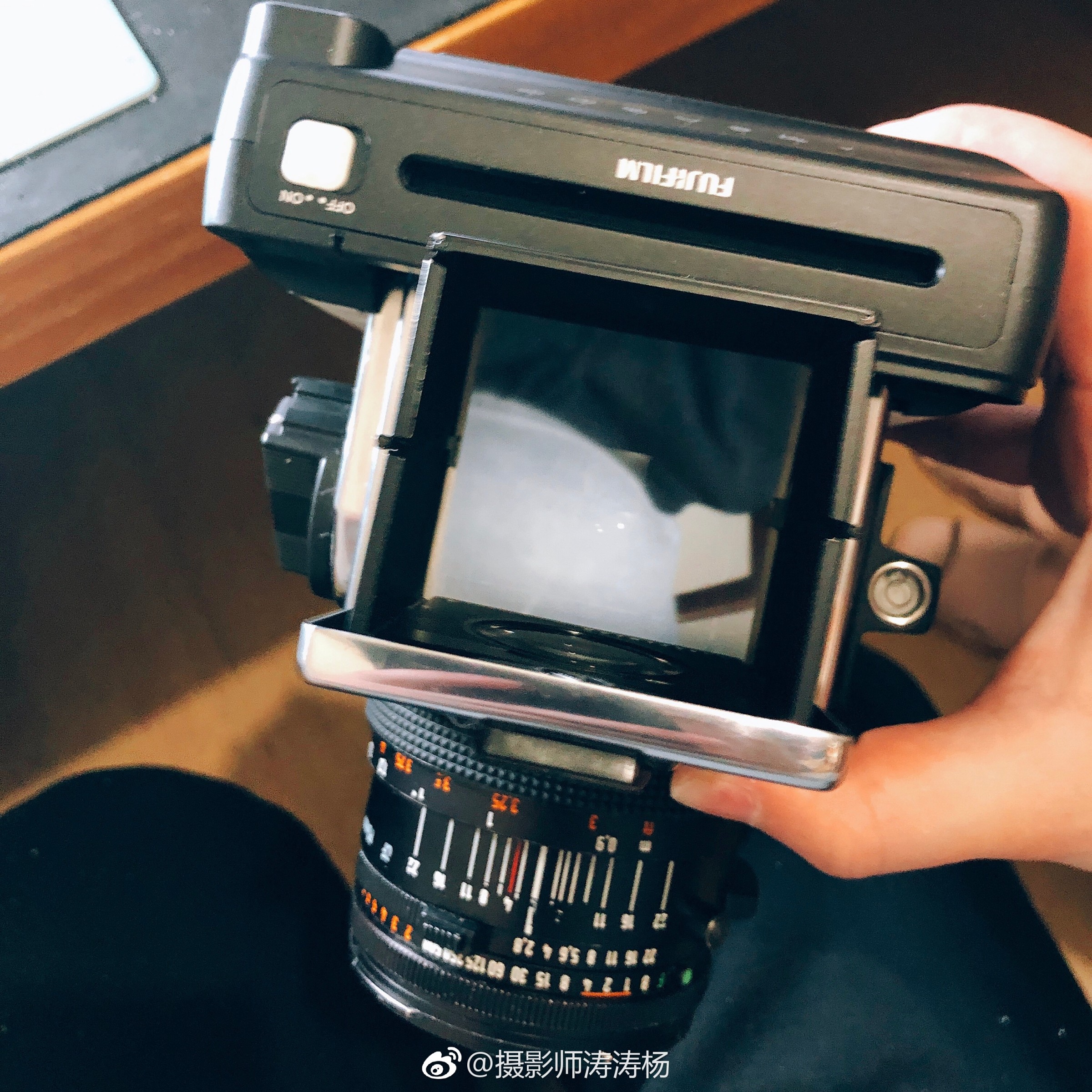

img_3378

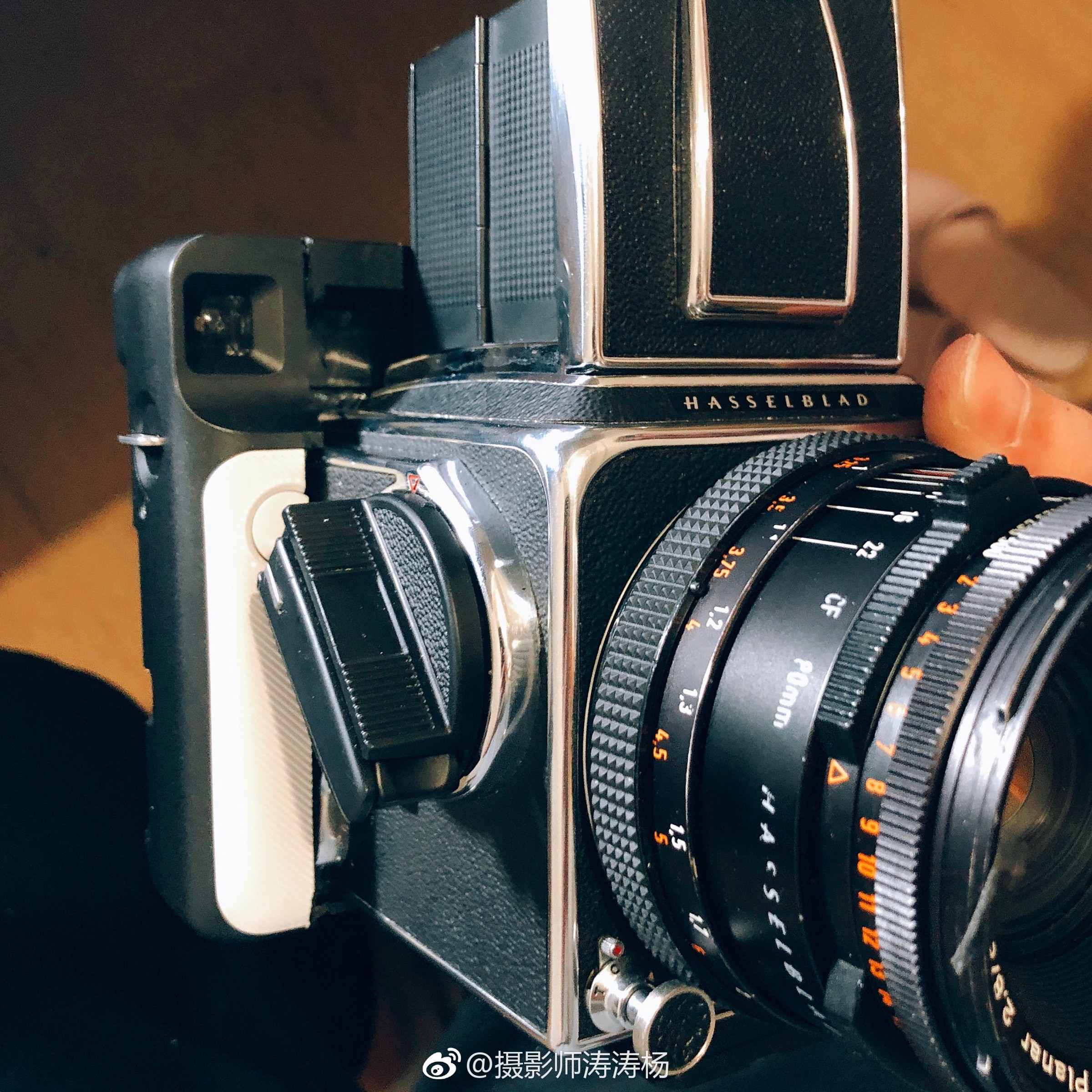

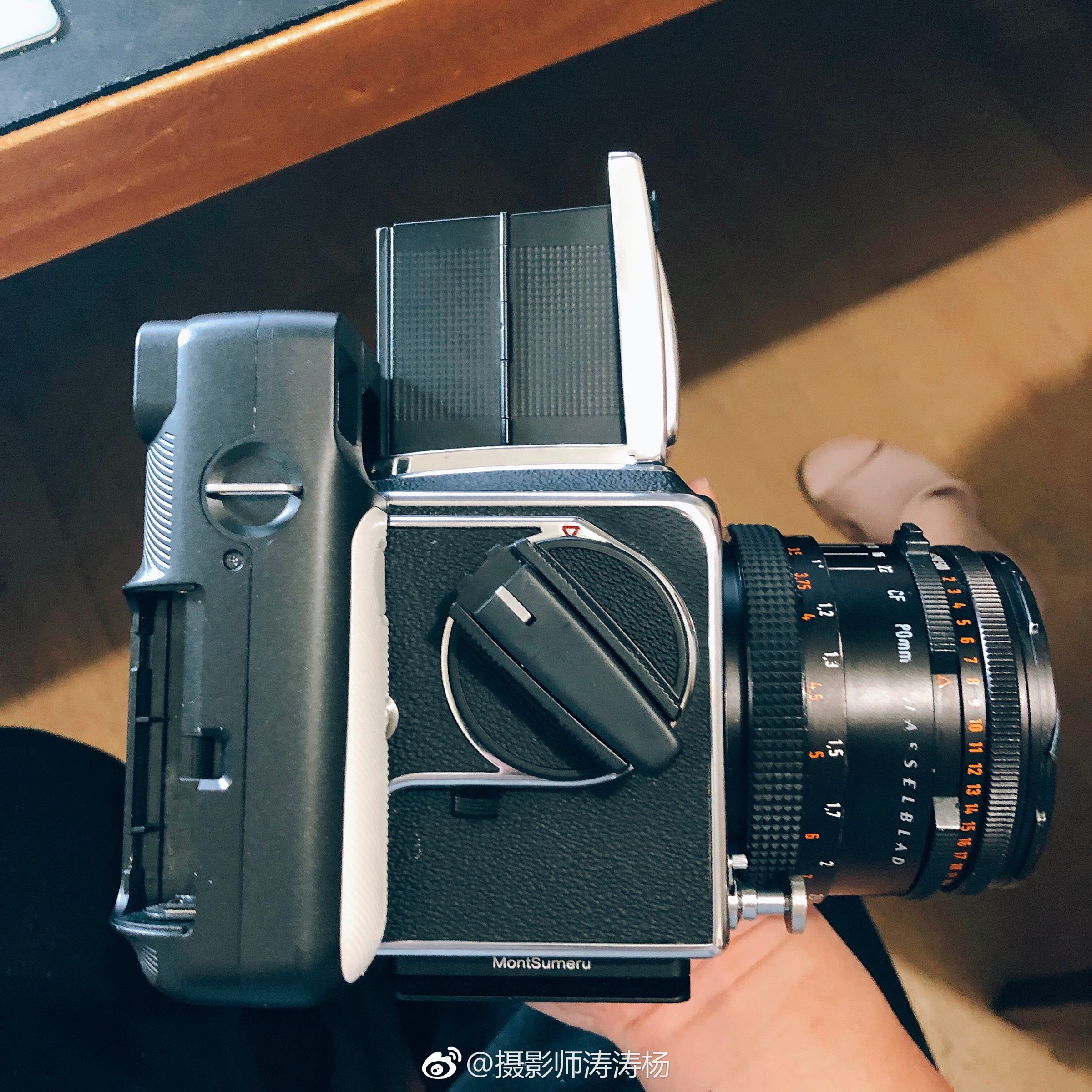

img_3379

img_3380

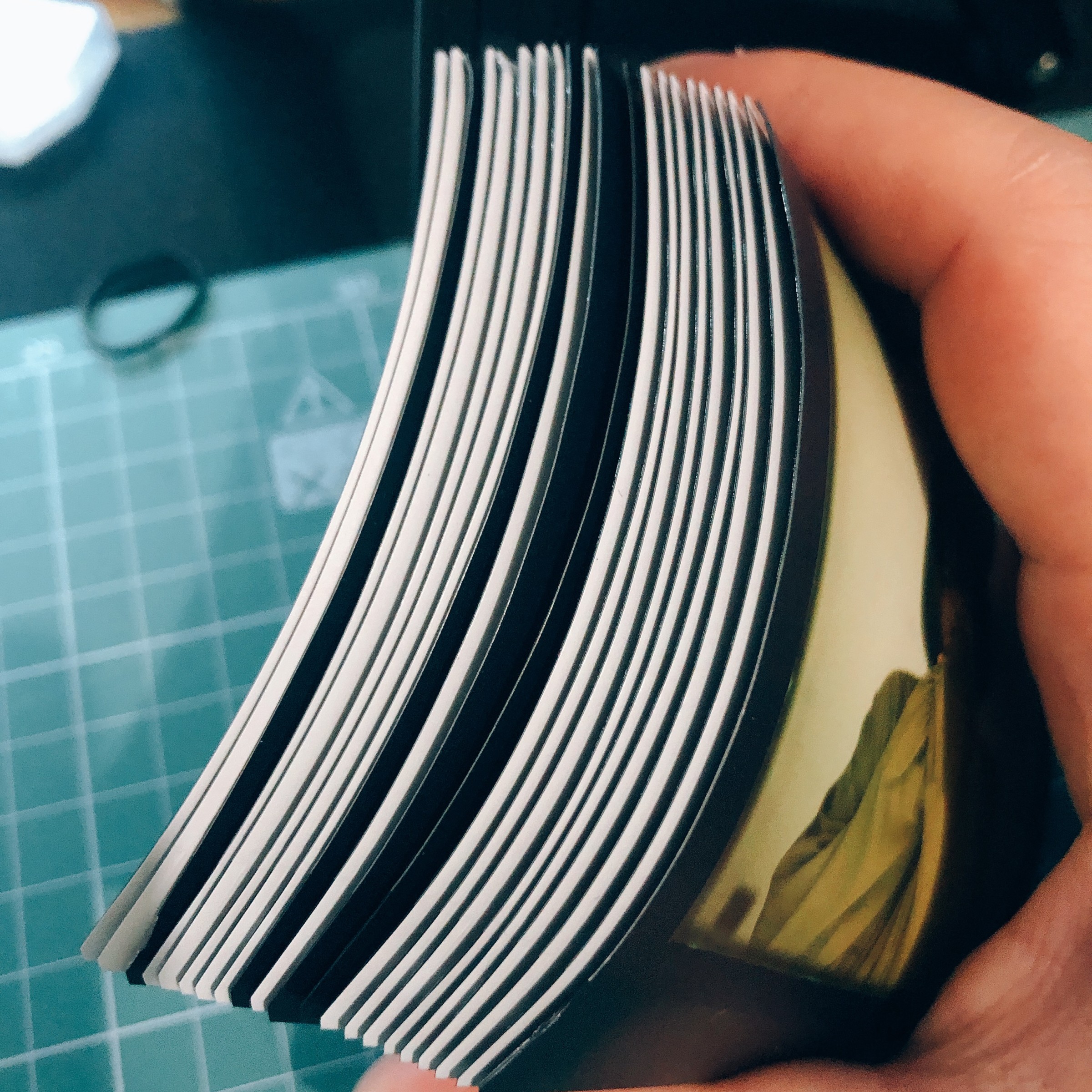

img_3454

img_3455

img_3456


FIN

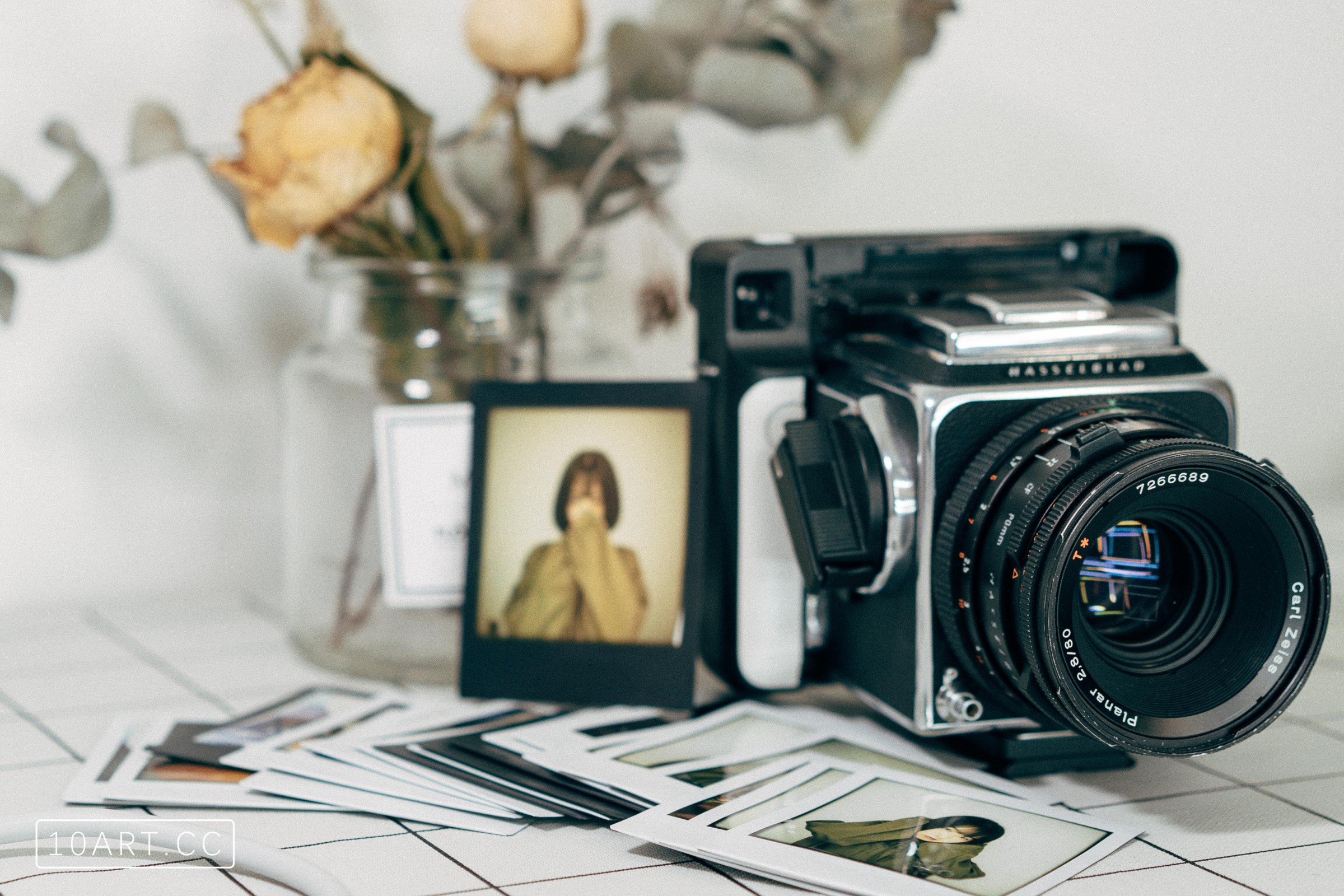

mio02165

mio02167

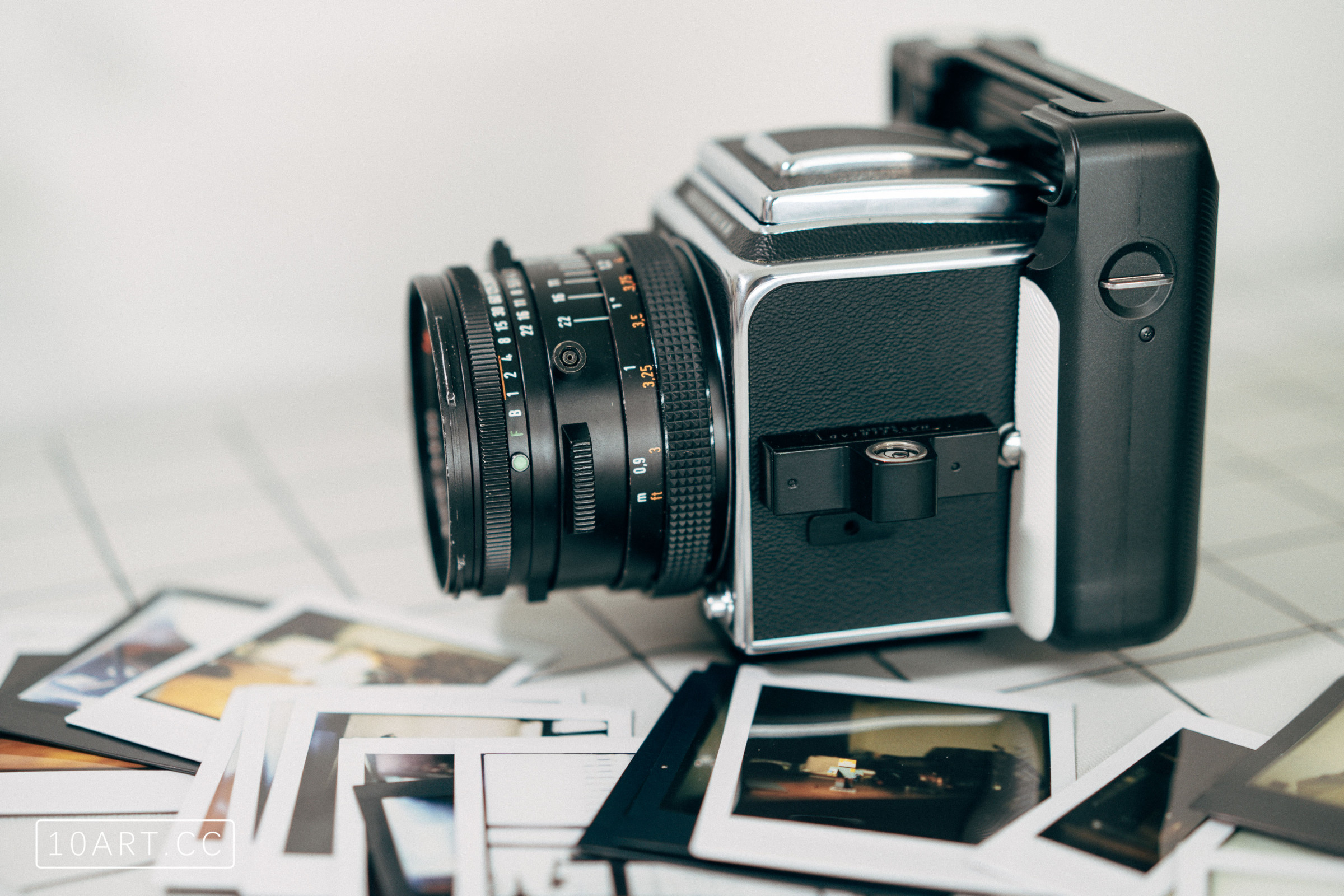

mio02172

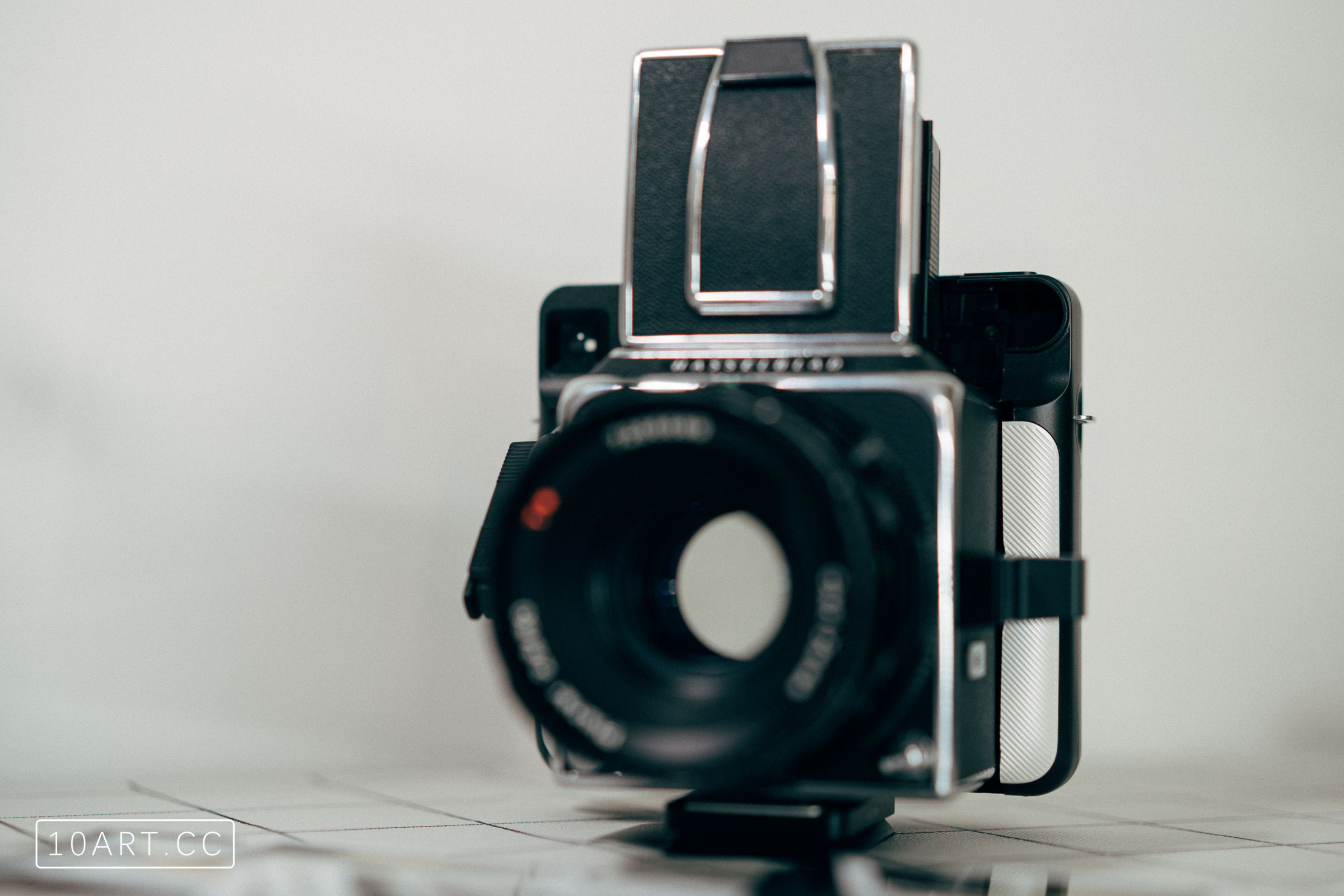

mio02175

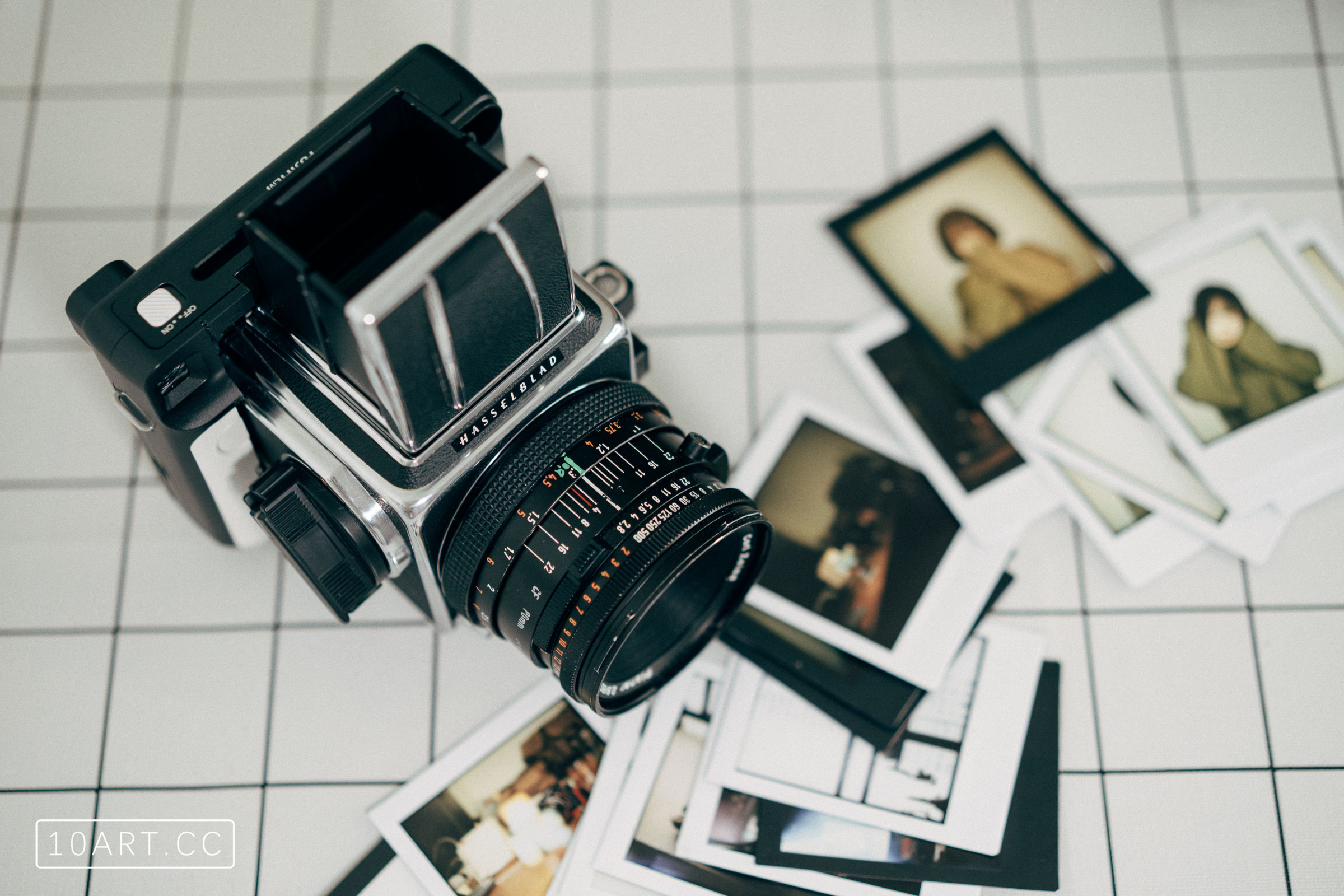

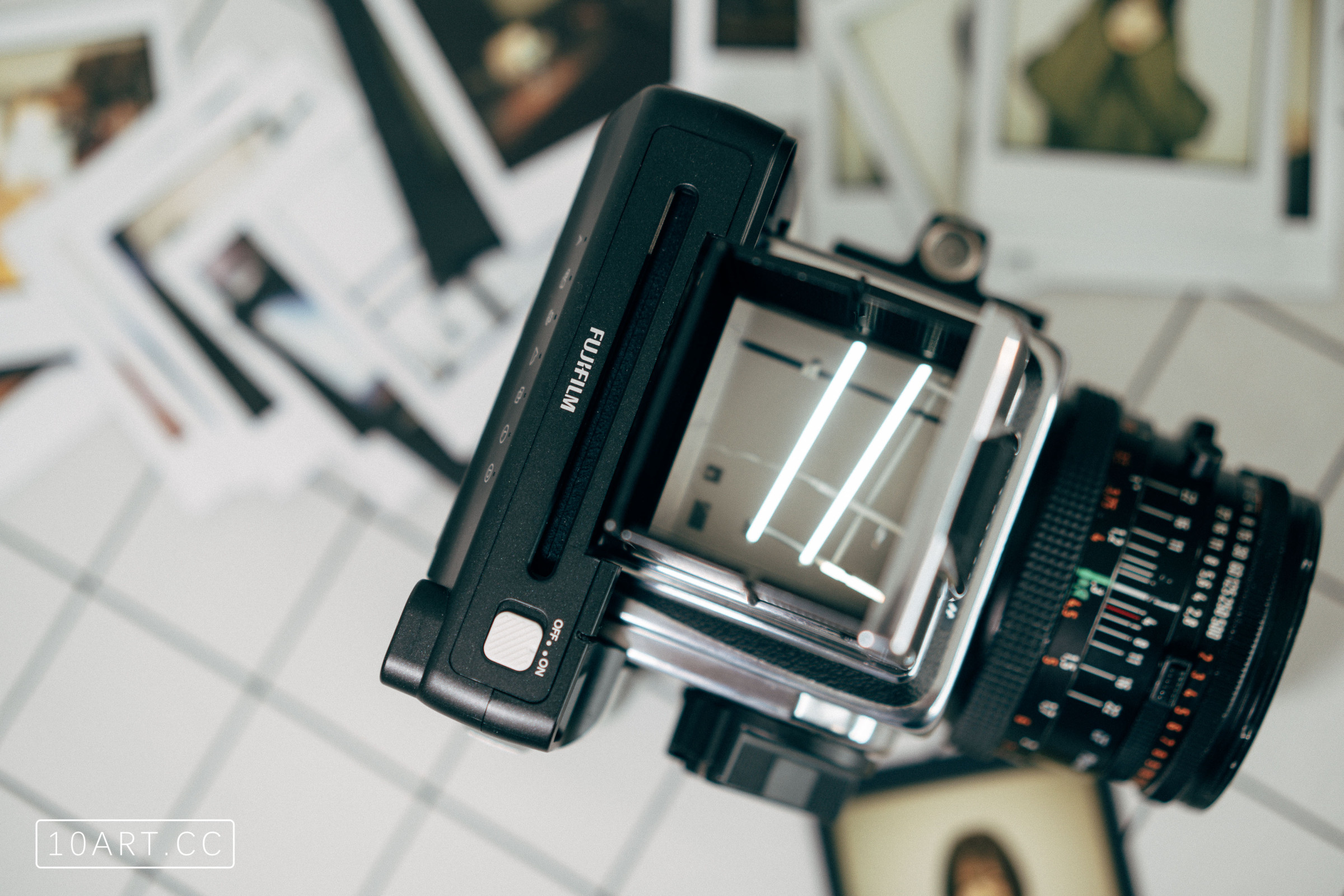

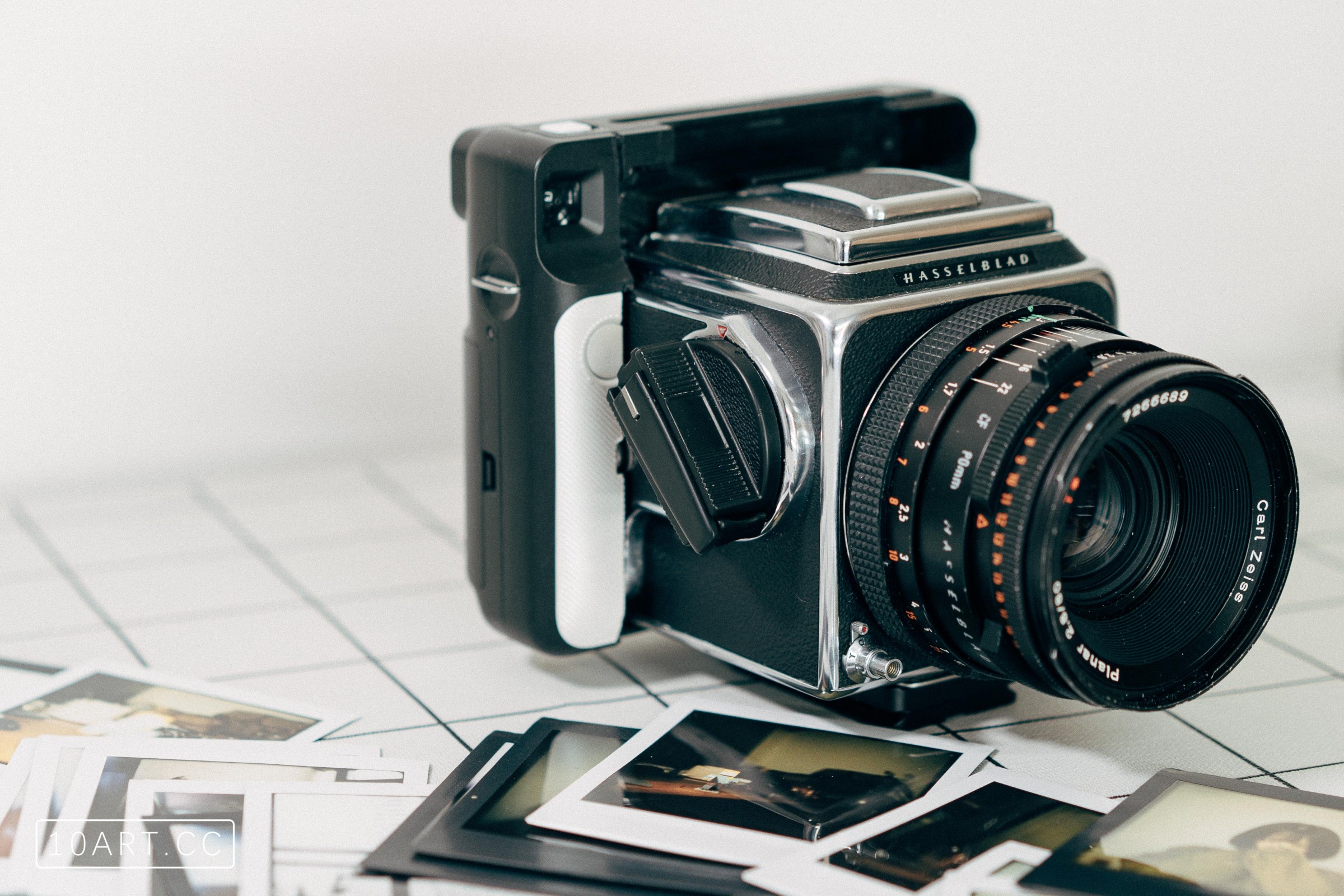

mio02184

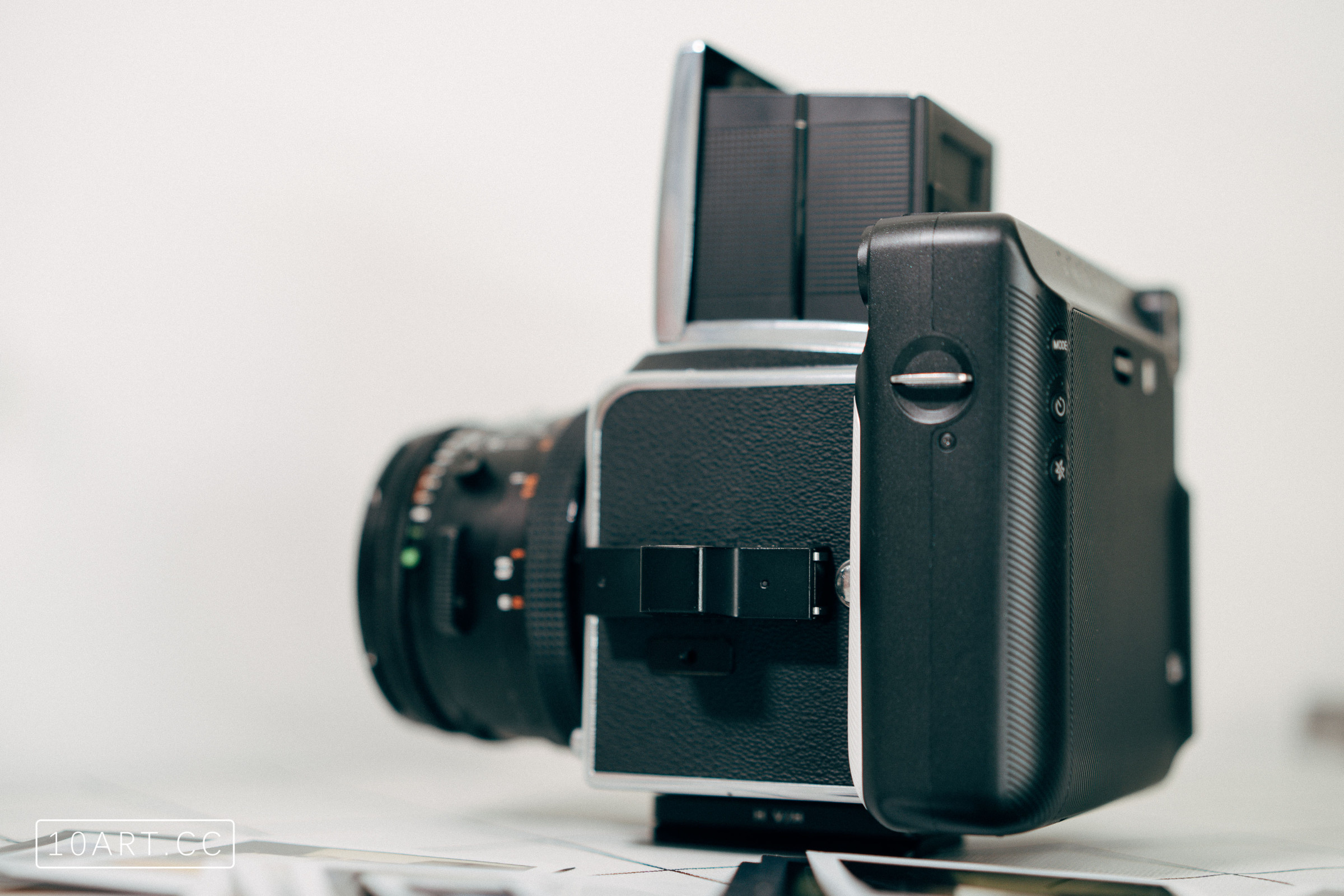

mio02185

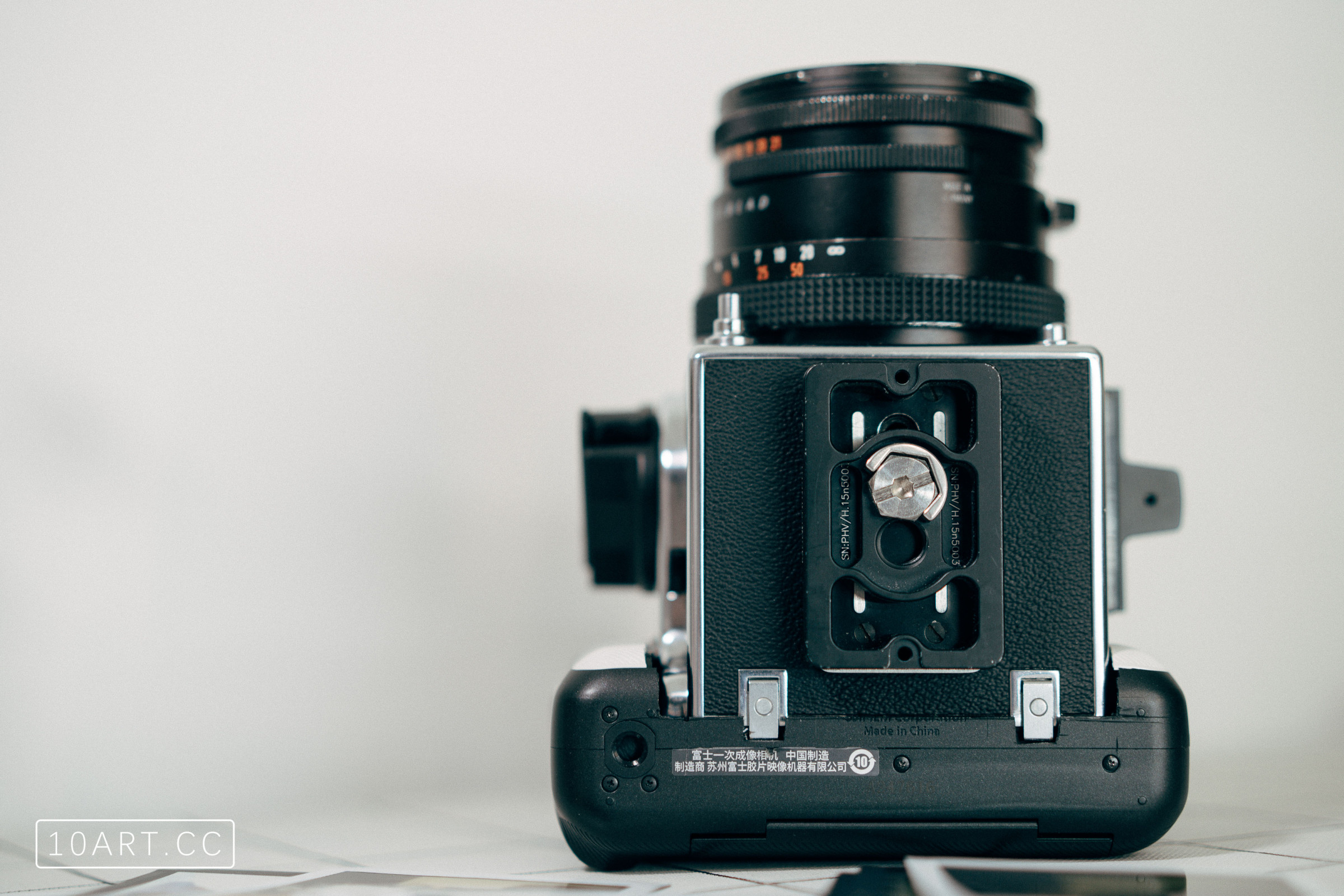

mio02186

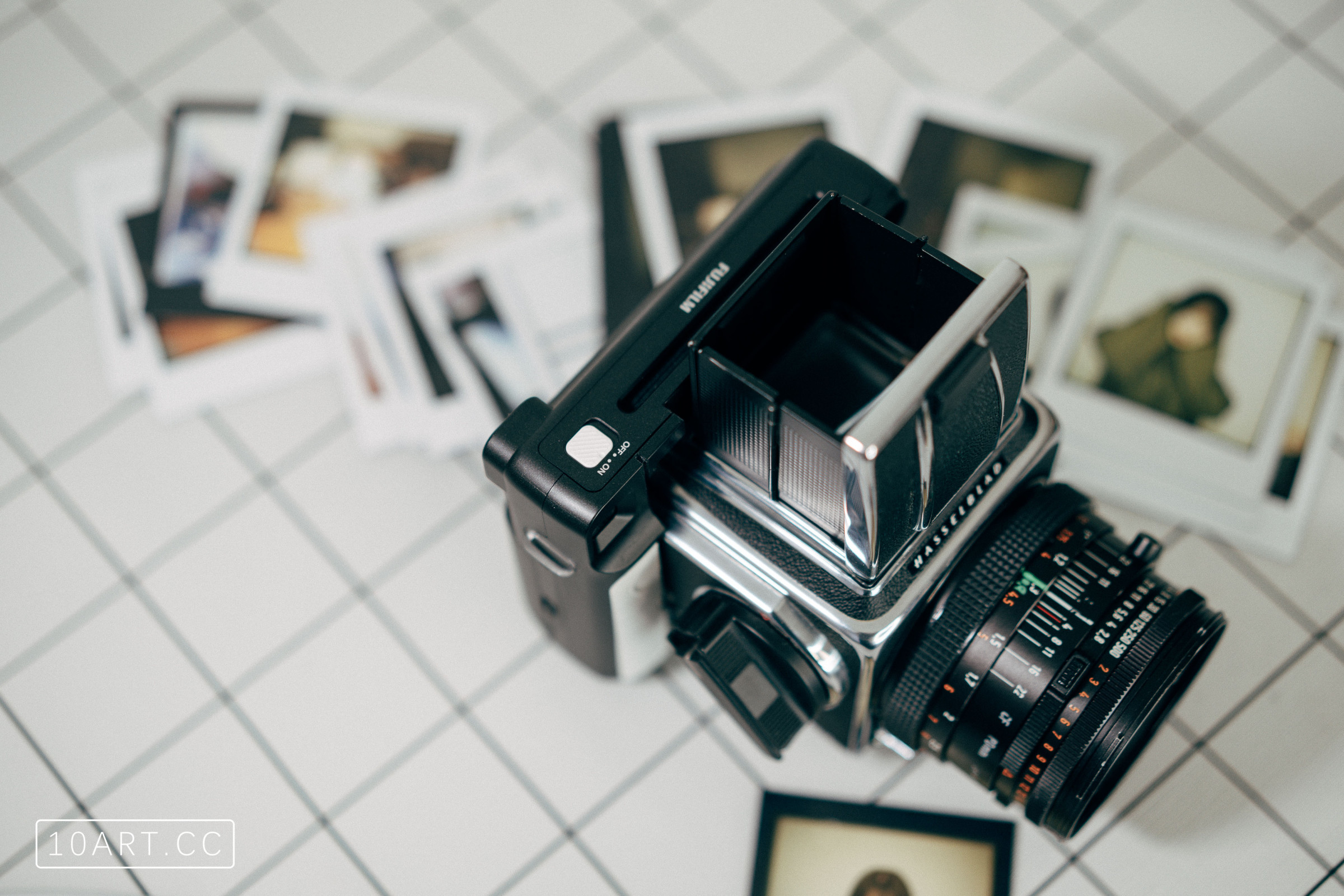

mio02189

mio02194


讨论群

img_6156

更新

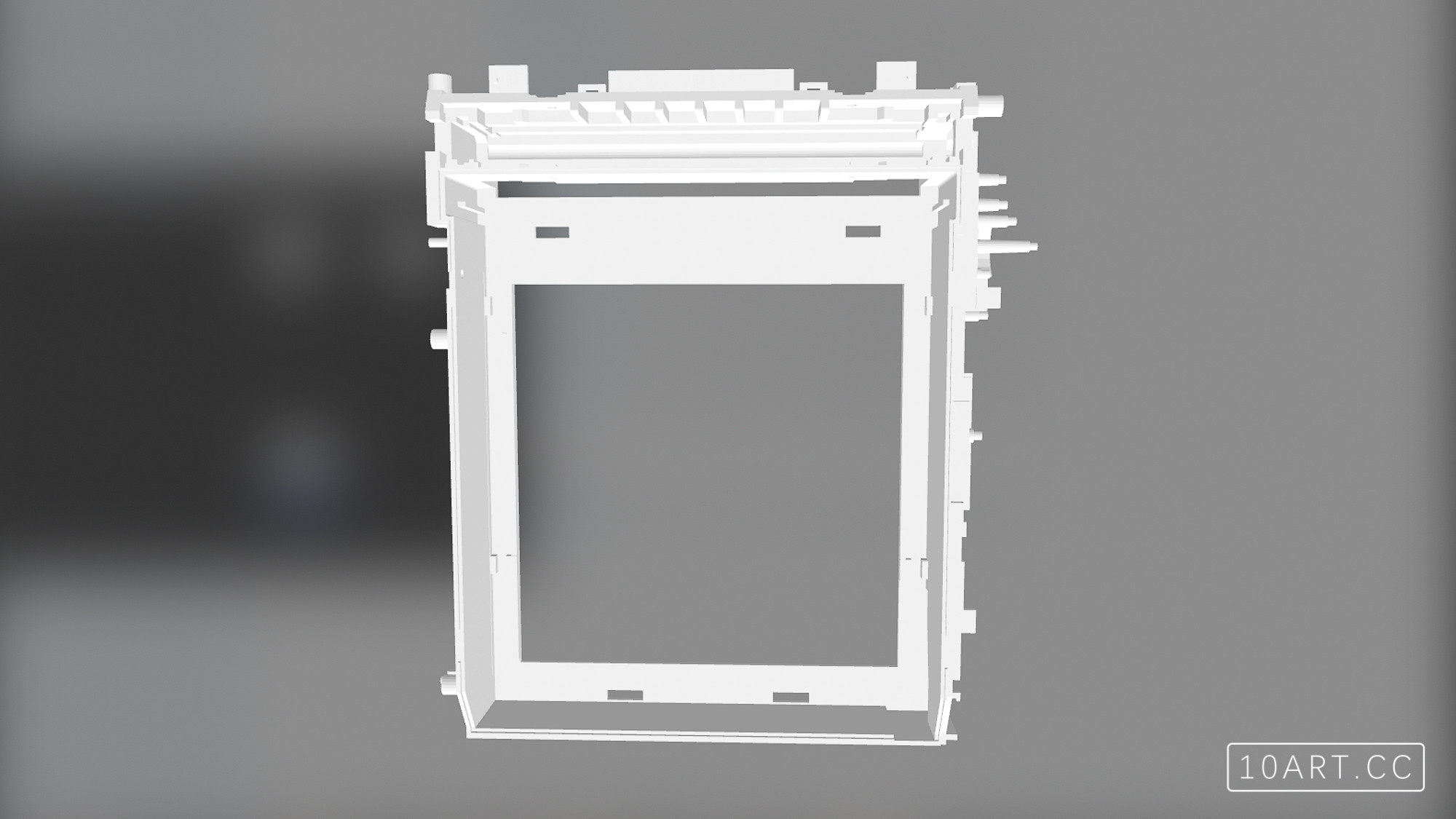

wx20190403-021842

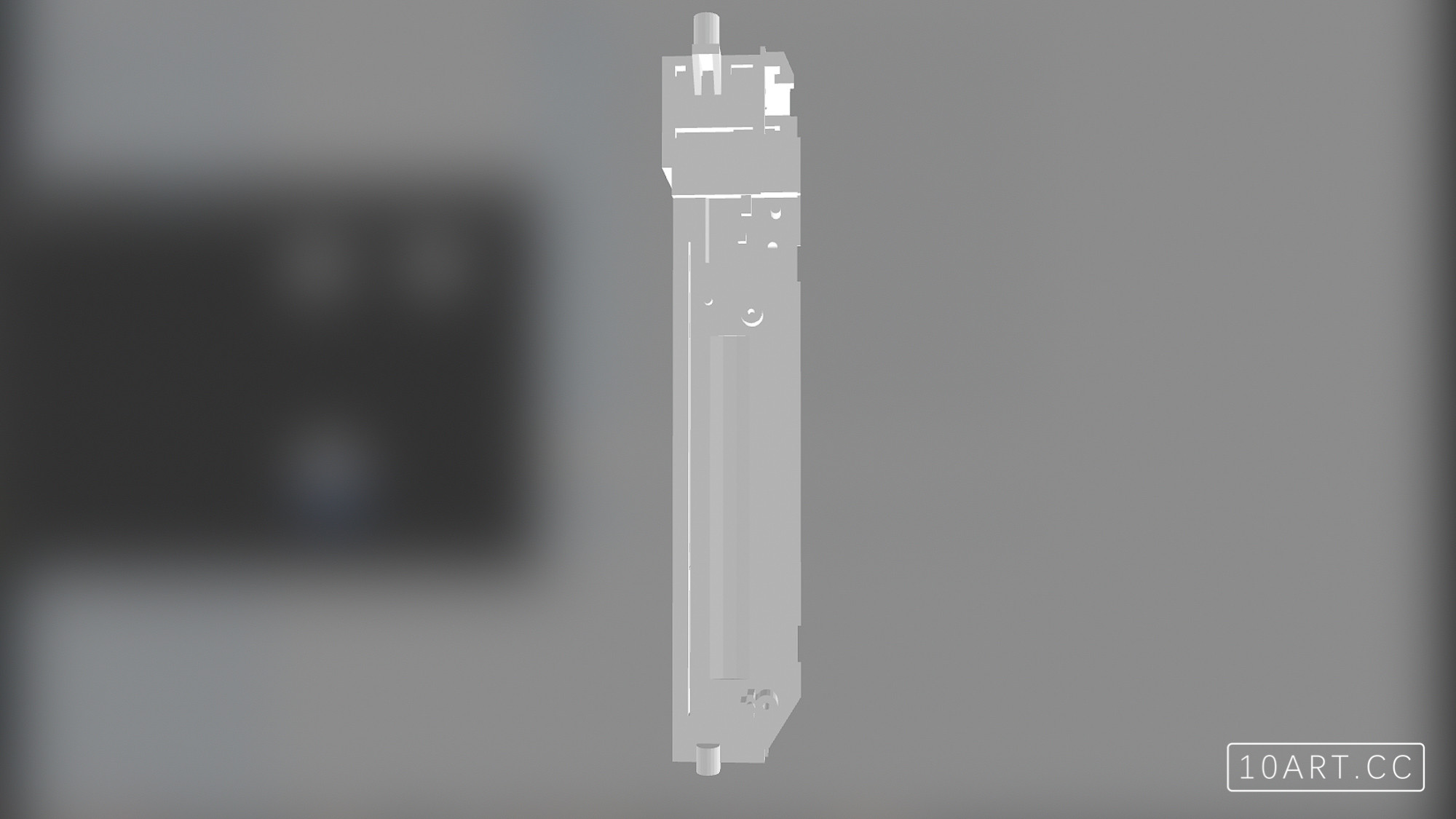

wx20190403-021856

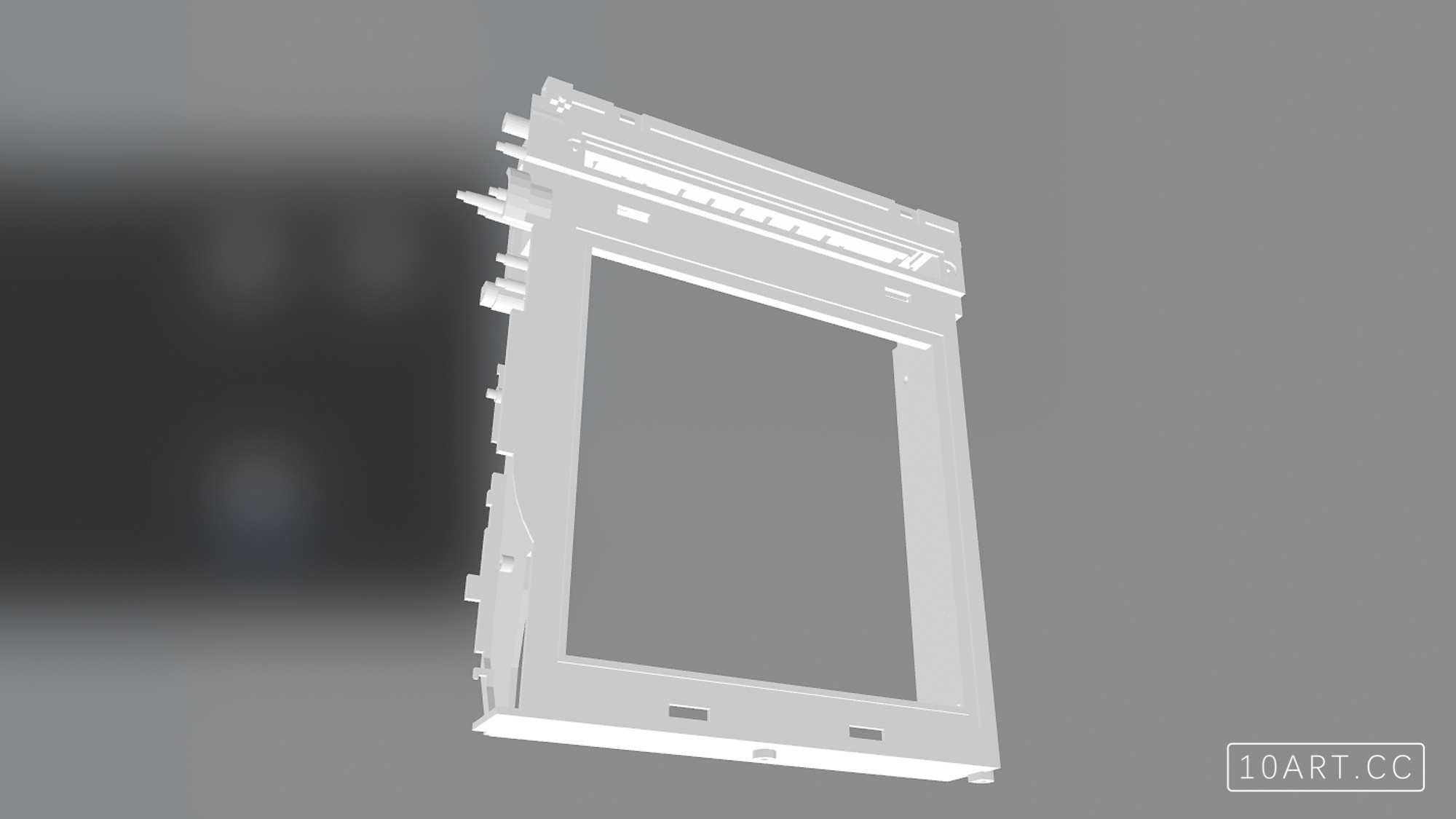

wx20190403-021907

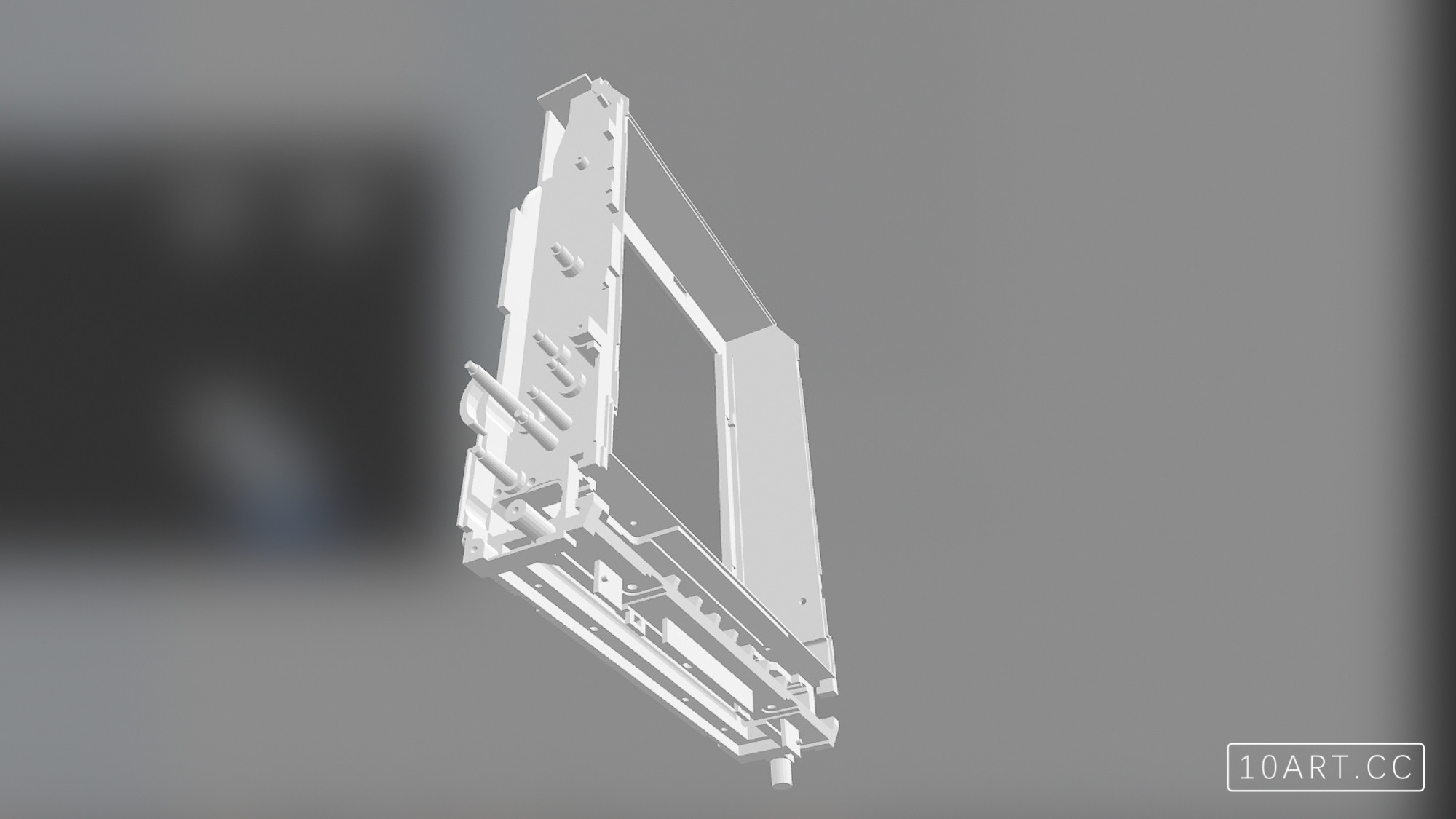

wx20190403-021959


量产计划中,敬请关注


公布一些技术资料

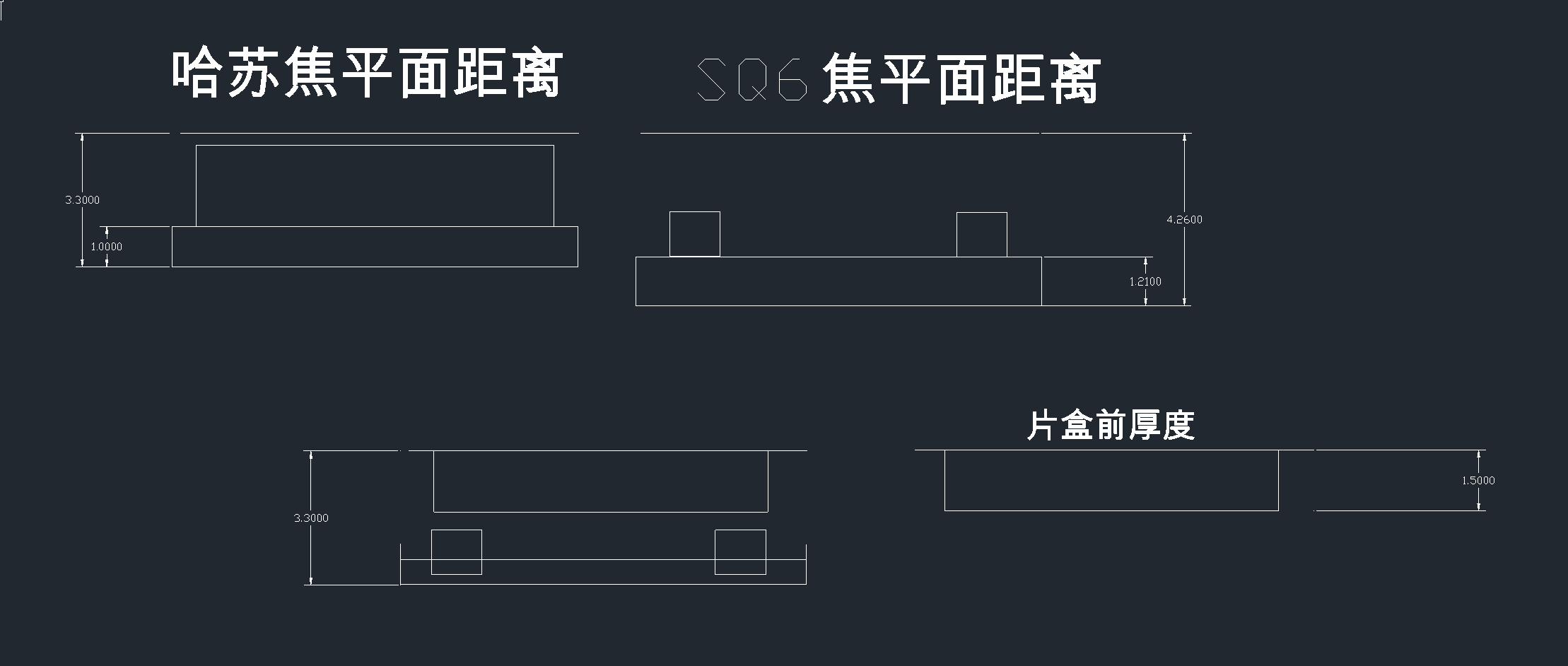

尺寸部分:

哈苏的后背卡口到焦平面距离:3.3
哈苏片盒挡板厚度:1.1
SQ6卡口到焦平面距离:4.26
SQ6卡口挡板厚度:1.21
拍立得片盒前后面塑料厚度:1.5
wx20190403-022909


电路部分:

有两种方案,

  1. 通过自制pcb用drv8838来代替原来的电路板,实现自动吐片功能

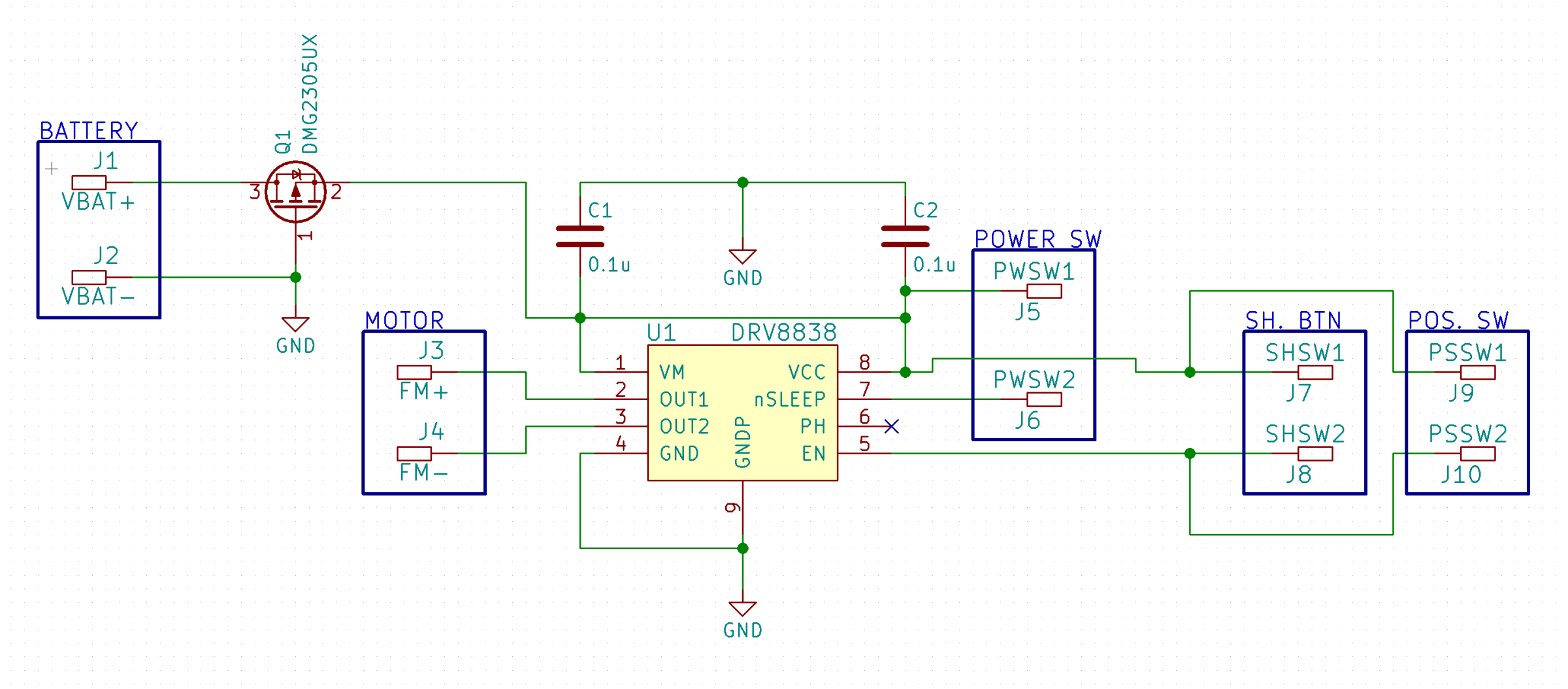

电路原理图:
拍立得SQ6 魔改 哈苏后背-10ARTCC
电路板长这样:
拍立得SQ6 魔改 哈苏后背-10ARTCC
需要pcb文件的。进群找我要


  1. 直接连线并联一个微动开关来实现自动吐片

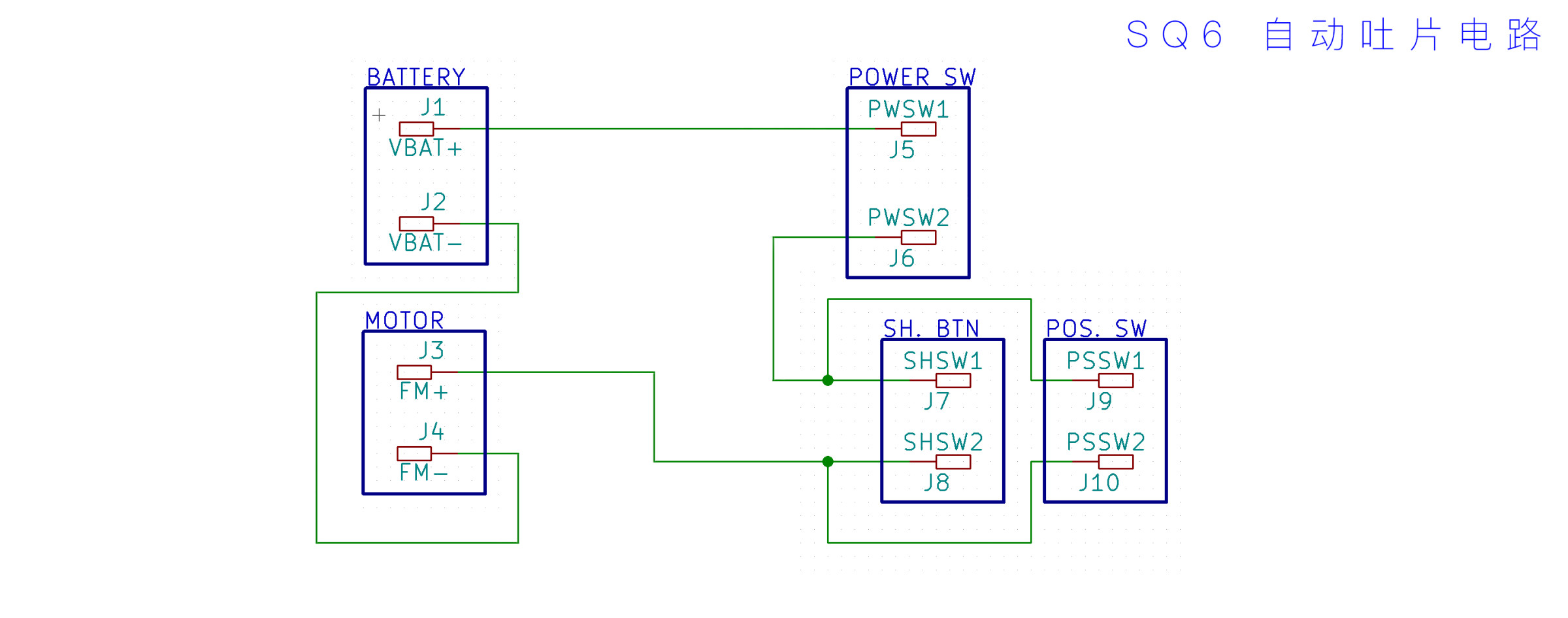

电路原理图:
拍立得SQ6 魔改 哈苏后背-10ARTCC
直接按电路图连线即可,也可以实现自动吐片。

感谢大家的支持!
